Жидкая теплоизоляция ТеплоПлюс

Жидкая керамическая теплоизоляция «ТеплоПлюс» - смесь жидкой композиции на водной основе, состоящей из акриловых полимеров, пигментирующих, антипиреновых, фунгицидных, ингибирующих добавок и керамического микрогранулированного закрытопористого наполнителя. Предназначена для промышленного и бытового применения для тепловой и антикоррозионной изоляции наружных и внутренних ограждающих конструкций, трубопроводов, воздуховодов любой конфигурации и других сооружений из металла, бетона, кирпича, дерева и др. строительных материалов при температуре эксплуатации от –60 С до +150 С (Выдерживает пиковое кратковременное нагревание до +200С). Возможно использование жидкой теплоизоляции при температуре до +300 °С при использовании армирующей стеклоткани для котлов. Технология получения такого покрытия описана ниже. Выполняет функцию теплового барьера, отражающего инфракрасное (тепловое) излучение внутрь помещения. Защищает от конденсата и промерзания. В состав входят фунгициды, препятствующие образованию плесени и грибка. Образует прочный финишный слой, на который можно клеить обои, штукатурить и шпаклевать акриловыми штукатурками и шпатлевками, красить водно-дисперсионными акриловыми составами (идеальная совместимость с резиновыми красками Прочность и Монолит).

Жидкая керамическая теплоизоляция пожаробезопасна. Данный продукт соответствует всем экологическим нормам: на водной основе, экологичный акриловый полимер.

Без запаха.

Типовые варианты применения:

Стены, полы внутри и снаружи помещений (как жилых, так и подвальных). Пространство за батареями- увеличивает конвекцию и теплоотдачу отопительных приборов! Балконы, лоджии, оконные и дверные откосы. Полы перед установкой теплых полов. Ванные комнаты, душевые, туалеты, бассейны- к теплоизоляции дополнительная гидроизоляция поверхности. Трубы для горячего и холодного водоснабжения, водозапорная арматура, газовые трубы для теплоизоляции и устранения конденсата. Внутреннее и внешнее утепление кровель. Толщина покрытия жидкой теплоизоляции в сухом виде, мм Толщина минеральной ваты, мм 1 50 1,5 75 2 100 3 150 Образование конденсата- одна из самых распространенных проблем кровель зданий, которые построены с использованием тонколистовой стали. Из-за высокой теплопроводности металла, он нагревается и охлаждается значительно быстрее, чем воздух, поэтому, когда температура и влажность внутри помещения достигают «точки росы»- водяной пар из воздуха конденсируется на внутренней поверхности неизолированной металлической кровли. Капли влаги, падая с крыш складских, производственных или сельскохозяйственных сооружений могут повредить материальные ценности, сократить срок эксплуатации кровли за счет усиления коррозии из-за постоянной влажности или создать неблагоприятные условия для комфортного пребывания внутри помещения.

Указания по применению:

1. Жидкая керамическая теплоизоляция поставляется готовой к применению и используется в качестве теплоизоляционного покрытия. Непосредственно перед нанесением материал необходимо тщательно перемешать до полной однородности состава по всему объему. Перемешивание производится дрелью или перфоратором с насадкоймиксером на низких оборотах (60-120 оборотов в минуту/ 1-2 оборота в секунду).

2. Поверхность, на которую наносится состав, должна быть чистой и сухой, (для металла, еще и обезжиренной ветошью, пропитанной ацетоном или ксилолом, без ржавчины. Желательно поверхность металла перед нанесением жидкой теплоизоляции покрасить краской-грунтом Прочность Металл- один слой 200 грамм на кв метр). Температура нанесения от + 5°С до + 120°С. Внимание! Чем выше температура нанесения, тем тоньше должны быть наносимые слои. Вплоть до 100 мл на кв. метр на слой.

3. Жидкую теплоизоляцию можно наносить без грунтования поверхности, но пористые поверхности (бетон, кирпич, отштукатуренные поверхности, дерево, фанера и тп) необходимо загрунтовать одним слоем грунтовки Универсальная ПолимерПромКраска или Пенетрир (200 грамм на кв метр). 13 Морозоустойчивость покрытия – 5 циклов: - внешний вид - адгезия покрытия к стали, МПа Без изменений (визуальный контроль) 0,8 ГОСТ 28574-90

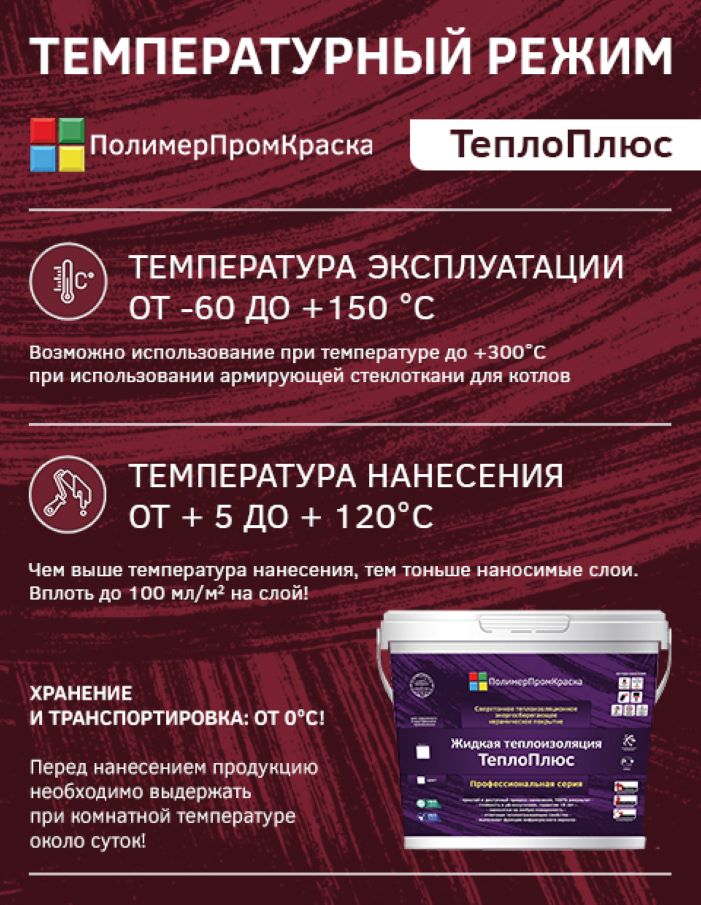

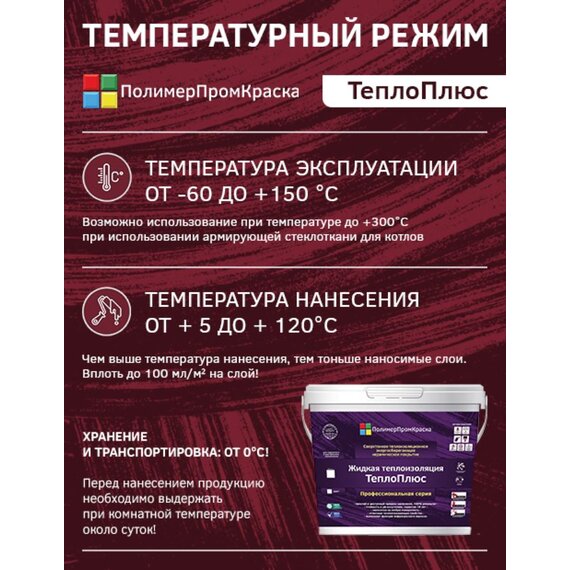

4. Эксплуатационная температура от -60 °С до +150 °С (Возможно использование при температуре до +300 °С при использовании армирующей стеклоткани для котлов. Технология описана ниже).

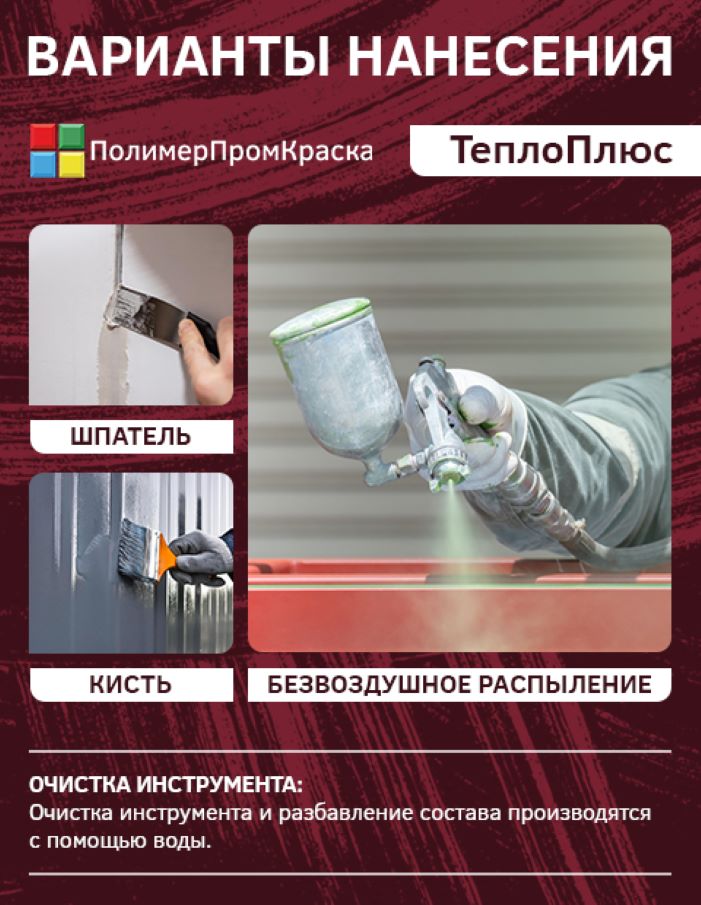

5. Для нанесения материала на большие поверхности в условиях производства рекомендуется использовать безвоздушные окрасочные аппараты типа Graco Mark V, Graco Mark X или их аналогов (рекомендованное давление не выше 80 атмосфер, сопло 525…531). На небольших поверхностях, в бытовых условиях и на участках со сложной конфигурацией материал удобнее наносить кистью и/или шпателем. Для доведения до необходимой вязкости допускается разведение водой комнатной температуры до 10% по объему с перемешиванием на медленных оборотах (смотреть выше).

6. Норма расхода материала для формирования покрытия толщиной в сухом состоянии 1 мм – 1,3…1,4 л на квадратный метр. В зависимости от типа поверхности, ее геометрии и способа нанесения (кисть, шпатель или безвоздушный окрасочный аппарат) до необходимой толщины сухого покрытия жидкую теплоизоляцию наносят слоями от 100 до 500 мл на кв метр, не допуская возникновения подтеков! Возможно послойное нанесение до общей толщины в сухом состоянии в 5 мм! Общая толщина покрытия с использованием армирующей полиэфирной ткани через каждые 3…5 мм сухого покрытия не ограничена!

Внимание! Данный теоретический расход указан при нанесении кистью или шпателем! При нанесении безвоздушными окрасочными аппаратами высокого давления необходимо увеличить количество материала на 20…40% в зависимости от типа безвоздушного аппарата, марки сопла и наличия воздушного потока (ветра, сильного сквозняка или вытяжки), сдувающего факел с напыляемой поверхности.
