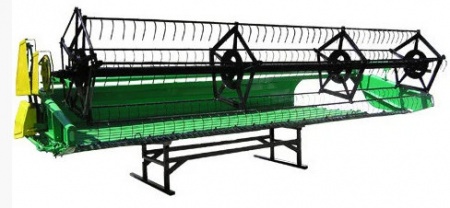

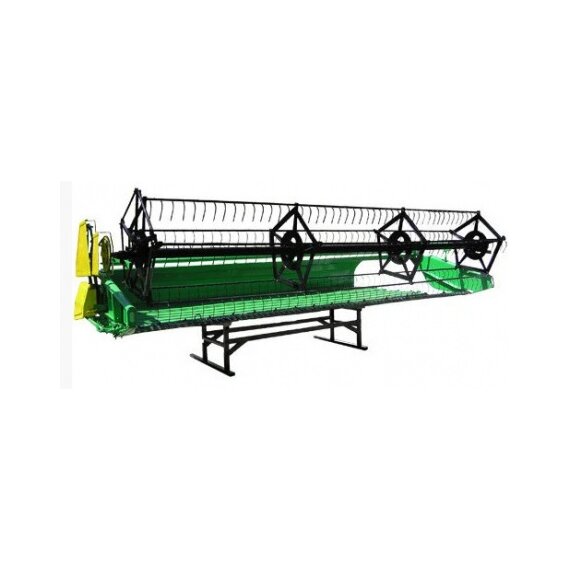

Жатка валковая навесная ЖВН-6В

Жатка валковая навесная ЖВН-6В – это сельскохозяйственный навесной агрегат для скашивания и укладки стеблей зерновых культур в валки при раздельном способе уборки. В отличие от аналогов, у ЖВН-6В выводящее окно расположено сбоку, а подающие ленты работают исключительно в одну сторону. Такая особенность конструкции гарантирует высокую надежность технологического процесса и качества формирования валка.

Помимо целевого функционала, жатка может быть использована в качестве прокосочника. Навешивается на комбайны «Нива», «Енисей», «Енисей-1200», «Сибиряк».

Жатка обеспечивает

• укладывание валка хорошего качества и оптимальной мощности, за счет особой технологии сборки валка;
• высокую продуктивность работы на скашивание и на подбор;
• облегчение условий труда механизатора.

Жатка валковая навесная ЖВН – 6Б-01, ЖВН-6Б-04

Является модификацией серийной жатки ЖВН – 6Б и полностью подготовлена для агрегатирования с самоходным шасси косилки – плющилки КПС – 5Г, КПС – 5Б, Е-301, Е-302, Е-303, Е-304. Отличается от базовой модели только системой навески и приводом рабочих органов.

Устройство ЖВН 6 стандартное, а его схема предполагает наличие следующих ключевых элементов

• корпус, оснащенный прицепным устройством;
• приводной механизм;
• сегментная коса, являющаяся основным скашивающим элементом;
• угловой редуктор;
• мотовило с 5 лопастями;
• Особого рассмотрения заслуживает угловой редуктор, исполненный по типу Шумахера.

Работает в агрегате

c комбайнами «Нива», «Енисей» (изготовленные до 01.01.2003), «Сибиряк».
ЖВН-6Б (01), ЖВН -6Б (04) — модификации ЖВН 6Б полностью подготовлена для работы с самоходными шасси косилок-плющилок КПС 5Г, КПС 5Б, Е-301, Е-302, Е-303, E-304.

Агрегатируется с комбайнами «Енисей-1200», «Енисей-950/954», изготовленные после 2003 года при помощи наклонного корпуса ЖВН-6В-15.000

Технические особенности

• Усиленная рамная конструкция;
• Брус ножа с применением профилей увеличенного сечения;
• Современный редуктор привода жатки;
• Улучшенная вариаторная группа;
• Эластичное соединение вала транспортера с редуктором;
• Шестилопастное облегченное мотовило с пластиковой граблиной и упрощенная система изменения угла атаки граблин.
• Можно работать с низкорослыми, полегшими и зернобобовыми культурами за счет более плавной подачи массы, облегченной установки угла атаки граблин и безопасности расположения граблин даже у самого режущего аппарата. Сглажены рывковые нагрузки на цепи, ремни и звездочки во время пуска, остановки жатки.
