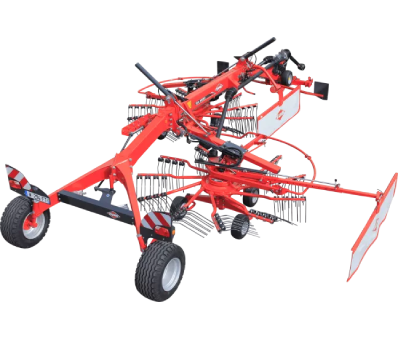

Валкообразователи GA 1030 с двойным ротором

Редуктор MASTERDRIVE GIII: надежный и износостойкий
Сегодня сельскохозяйственная техника должны выдерживать постоянно возрастающие нагрузки и позволять непрерывно работать на больших площадях. Надежность и долговечность машин являются главными условиями для удовлетворения запросов фермеров, а также их потребностей в объемах производства. Редукторы MASTERDRIVE GIII полностью интегрированы в корпус. Результат: полная защита подвижных частей и меньшая подверженность износу. Конструкция обеспечивает исключительную надежность и долговечность даже при интенсивном использовании.
Модель GA 8030 оборудована ротором MASTERDRIVE, который хорошо известен своей надежной конструкцией и исключительной долговечностью даже при интенсивном использовании.
В него включена система коробки передач с двухступенчатым редуктором, в которую входят коническая и цилиндрическая шестерни. Допуски при коническом редуцировании жестко контролируются, что делает систему сверхнадежной и устойчивой даже при работе в сложных условиях.
Износ коробки передач значительно сокращается, и техническое обслуживание не требуется.

Прочные крепления
Редуктор MASTERDRIVE GIII спроектирован таким образом, чтобы выдерживать постоянно возрастающие нагрузки на привод. В основном, это связано с: Увеличением рабочей ширины и диаметра роторов, необходимостью валкования сложных культур, таких как силос, солома и сено.

• Были усовершенствованы важные компоненты, чтобы роторы стали еще легче и прочнее:
• Алюминиевые кожухи.
• Оптимизированная рабочая поверхность кулачка для уменьшения нагрузки на ролик.
• Валец с большим диаметром для уменьшения скорости вращения и давления на кулачок.
• Граблины с подшипниками большого диаметра.
• Более прочная ось вращения граблин.
• Усиленный ведущий вал.
• Усиленное (болтовое) крепление граблин на зубодержателях.

Оптимальное формирование валков при помощи граблин с двумя изгибами
Равномерная структура и объем валков являются необходимыми условиями для быстрой сушки и облегчения процесса подбора пресс-подборщиком.
Валкообразователи GA имеют гипертангенциальное расположение граблин. Это означает, что они достигают угла 90 градусов не сразу. Создание вспушенных и ровных валков правильной формы не требует значительного усилия. Высокое качество валкования обеспечивается даже на больших скоростях, поскольку масса не проталкивается через валок.
Преимущества граблин с двумя изгибами:

• Они сокращают расстояние между проходами зубьев. Потеря массы сокращается до минимума даже на высоких скоростях
• Основная масса приходится на центр граблин. Данная особенность увеличивает срок службы, поскольку граблины не подвергаются давлению во время вращения и снижается нагрузка на направляющие вальцы.

Сохранение растительного покрова
Идеальная адаптация ротора к условиям работы и снижение давления на поверхность поля в равной степени важны для сохранения свойств почвы и растительного покрова.
Валкообразователи с боковой укладкой GA 8030 полностью соответствуют следующим требованям:

• Роторы подвешены в месте соединения шарнирного узла, отдельно от главной рамы, что позволяет им двигаться в любом направлении. 3D подвеска роторрв с максимальной точностью копируетт рельеф неровной поверхности. Восходящие и нисходящие движения имеют впечатляющий диапазон в пределах от +25 см до -30 см. Результат: безупречная производительность с гарантией чистоты растительной массы и здоровая стерня.
• Каждый ротор оснащен четырьмя близко к нему расположенными сдвоенными колесами, обеспечивающими копирование рельефа неровных участков.

Выполняйте проход над валками, не повреждая их
Клиренс 51 см в режиме укладки в один валок и значительный клиренса 75 см в режиме укладки в два валка четко демонстрирует преимущество системы STABILIFT для уже сформированных валков.

Система STABILIFT: безопасность транспортировки
3D подвески роторов оснащены встроенным гидравлическим цилиндром, автоматически блокирующим движения ротора в случае, когда он приподнят над землей.
Основные преимущества системы STABILIFT:

• Сохранение травяного покрова, поскольку зубья не касаются почвы, когда роторы находятся в опущенном положении.

• Значительная устойчивость благодаря более низкому расположению центра тяжести в машине.
• Увеличенный клиренс роторов для лучшей защиты валков.
• Более быстрый подъем ротора.

Система STABIDRIVE: устойчивость на поворотах

Маленькая деталь, которая имеет большое значение для безопасности на дороге. Поворотная ось сцепки между нижней тягой трактора и валкооборазователем расположена не вертикально, а слегка под наклоном. Это увеличивает давление на сцепку и заднее внутреннее колесо. Система STABIDRIVE повышает устойчивость машины на дороге, поворотах и склонах.

Шкафы управления для облегчения эксплуатации машины
GA 6930 и GA 7530: шкаф управления KGA 03L позволяет управлять:

• выбором 1 или 2 валков
• настройкой гидравлического оборудования
• установкой в транспортное положение шторки валка с помощью одного клапана
• индивидуальной установкой высоты ротора с помощью гидравлического устройства
• отдельным подъемом роторов

GA 8830: шкаф управления KGA 04L позволяет:

• устанавливать машину в рабочее/транспортное положение
• выбирать 1 или 2 валка
• настраивать ширину валка с помощью гидравлического устройства
• настраивать по отдельности или одновременно рабочую высоту ротора с помощью гидравлического устройства
• управлять отдельным подъемом ротора

GA 8030: имеется в стандартной комплектации, шкаф управления KGA 02L позволяет управлять следующими функциями:

• Перевод в рабочее/транспортное положение.
• Выбор режима подачи валка (1 или 2 валка).
• Установка ширины валка с помощью гидравлического устройства

Модель GA 6930/7530: машины с широким рядом дополнительного оборудования
Настройте машину с помощью широкого ассортимента дополнительного оборудования, отвечающего особым потребностям вашего хозяйства:

• при необходимости вы можете уложить массу в 1 или 2 валка (укладка в 2 валка осуществляется с помощью дополнительного оборудования на модели GA 6930).
• С помощью гидравлики отрегулируйте их ширину, используя щиток калибровки ширины валка для оптимальной работы комбайнов или пресс-подборщиков.
• Оцените гидравлическую регулировку высоты каждого ротора индивидуально.
• Оцените возможность отдельного подъема переднего и заднего роторов
• Адаптируйте блок KGA 03L к выполнению данных функций.
• Line С помощью гидравлики можно настроить щиток регулировки ширины заднего валка для получения оптимальных валков правильной формы.
• На передний ротор можно также установить второй щиток регулировки ширины валка для работы в режиме с двумя валками.
• '#NewLine
• Уменьшите степень уплотнения грунта путем применения широких колес.

Полунавесные валкообразователи GA 8030 разработаны для обеспечения высокой прочности и стабильности при работе в поле и передвижении по дорогам. При рабочей ширине 7,30–8,30 м и наличии привода ротора MASTERDRIVE GIII, эти валкооборазователи созданы для работы в сложных условиях.
С помощью этих валковообразователей с боковой укладкой вы можете контролировать объем растительной массы в валке: образование отдельных валков или совмещение двух проходов для формирования одного валка. Вы также можете регулировать рабочую ширину для получения оптимального размера валка. Результат: оптимизация производительности для одного гектара при последующей работе пресс-подборщиков и другой уборочной техники. Данная модель позволяет осуществлять укладку в один или два отдельных валка. Вы оцените ее универсальность при переворачивании двух валков для более быстрой сушки и более эффективного валкования в ночное время. При укладке двух валков процесс сушки тяжелых культур также проходит быстрее.
