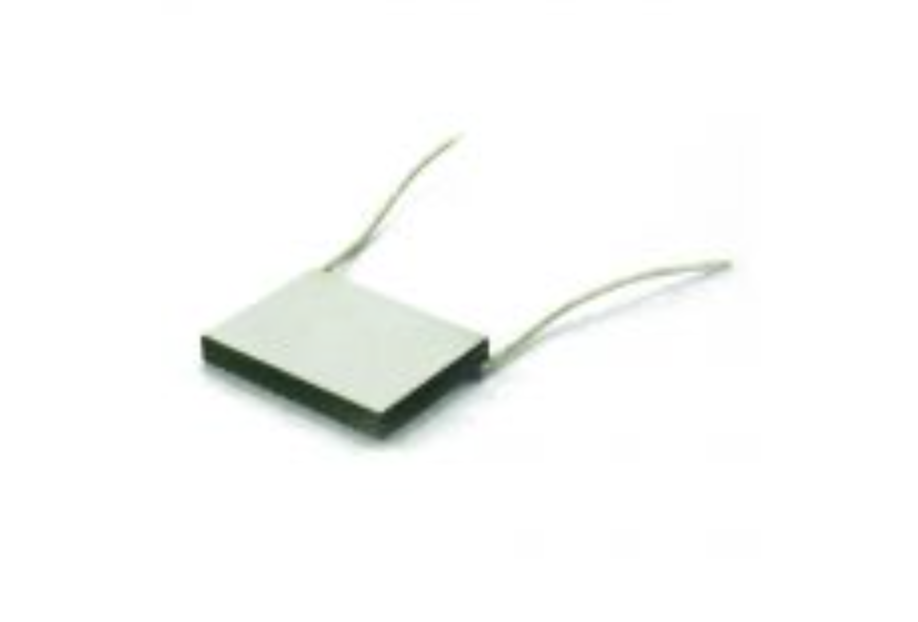

Термогенераторная батарея

Термогенераторная батарея предназначена для преобразования тепловой энергии в электрическую (Эффект Зеебека). ТБ является готовым изделием и используется для изготовления автономных источников питания. Изготовлена по оригинальной технологии замкнутого цикла от выращивания полупроводникового материала до сборки. Электрическая коммутация ТБ обеспечивается без использования сплошной керамической подложки, как по горячей, так и по холодной стороне. Максимальная температура по горячей стороне 340 °С. ЭДС – напряжение в разрыве цепи Данная мощность получена при сопротивлении нагрузки, равном внутреннему сопротивлению батареи. Выходное напряжение и мощность меняются в зависимости от величины внешней нагрузки и соответствующего ей тока (рис. 1). Максимальной мощности соответствует сопротивление нагрузки, равное внутреннему сопротивлению батареи. Выходная электрическая мощность сильно зависит от величины температурного перепада (рис. 2). Вольт-амперная характеристика термобатареи при перепаде 270 °С ( по «горячей» стороне 300 °С) Зависимость максимальной мощности термобатареи от перепада (по «горячей» стороне 300 °С)
