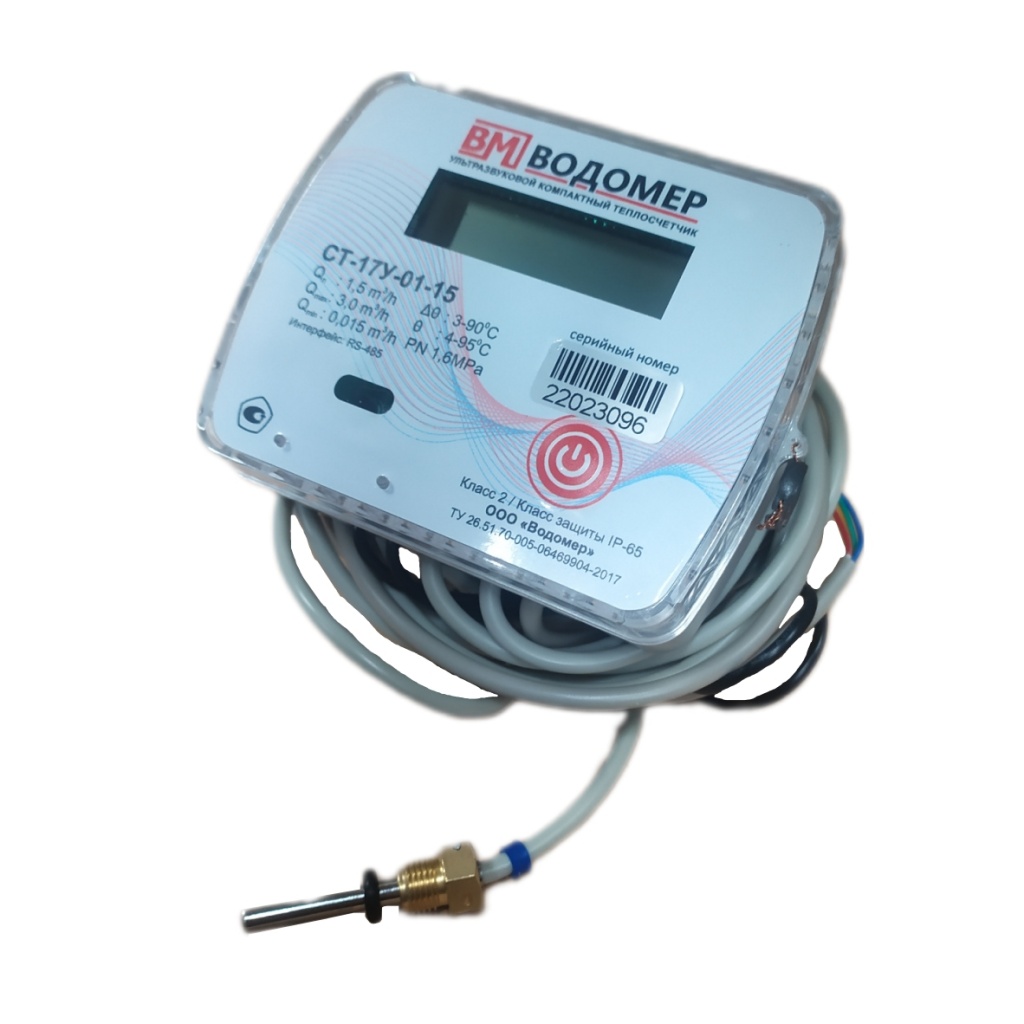

Теплосчетчик СТ-17У | Тепловодомер

Теплосчётчики СТ-17У  предназначены для измерений:- количества тепловой энергии, - объёмного расхода (объёма), - температуры,- разности температур теплоносителя в закрытых системах водяного теплоснабжения. Принцип действия теплосчётчиков состоит в обработке вычислителем измерительных сигналов, поступающих от ультразвукового датчика объёмного расхода (далее – датчик объёмного расхода), пары термопреобразователей сопротивления Pt 1000 (далее – пары датчиков температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее – индикаторное устройство) результатов измерений:- суммарного с нарастающим итогом значения количества тепловой энергии, Гкал;- текущих значений температуры и разности температур теплоносителя, °С;- текущего значения объёмного расхода теплоносителя, м3/ч;- суммарного с нарастающим итогом значения объёма теплоносителя, м3.Теплосчётчики конструктивно выполнены в виде единых теплосчётчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011. Теплосчётчики выпускаются в четырёх модификациях, отличающихся номинальным расходом и диаметром условного прохода. Данные модификации имеют различные исполнения, которые отличаются форм-фактором корпуса вычислителя, местом установки (подающий или обратный трубопровод) датчика объёмного расхода и интерфейсами связи. Для передачи результатов измерений во внешние устройства теплосчётчикикомплектуются интерфейсом связи: M-bus, RS-485, Wireless M-bus, LoRaWan, NB-IoT, оптический интерфейс, импульсный выход.В архиве энергонезависимой памяти теплосчётчика хранятся результаты измерений и диагностическая информация. Ёмкость архива теплосчётчиков не менее: часового – 60 суток, суточного – 6 месяцев, месячного – 38 месяцев.

Номинальный диаметр, DN СТ-17У-01-0.6-15    СТ-17У-1.0-15    СТ-17У1.5-15 СТ-17У-2.5-20 DN    15    15    15 20 Номинальный расход, Qn    м³/ч    0,6    1,0    1,5 2,5 Максимальный расход, Qmax    м³/ч    1,2    2,0    3,0 5,0 Минимальный расход, Qmin    м³/ч    0,006    0,01    0,015 0,025 Наибольшее показание объема    м³    9999,999 Диапазон измерения температур    ºС    +1...+105 Диапазон измерения разности температур    ºС    +3...+100 Диапазон измерения температуры преобразователем    ºС    +5...+95 Предел допускаемой абсолютной погрешности при измерении температуры    ºС    ±(0,3+0,005·t) Предел допускаемой относительной погрешности при измерении времени    %    0,05 Класс теплосчетчика по ГОСТ Р ЕН 1434-12011 (ГОСТ Р 51649-2014) 2 Максимальное допустимое рабочее давление    МПа    1,6 Единица измерения тепловой энергии Gcal (GJ; kWh по запросу) Масса, не более    кг    0,75 Средний срок службы, не менее    лет    12 Межповерочный интервал    лет    6 Гарантийный срок     год    2
