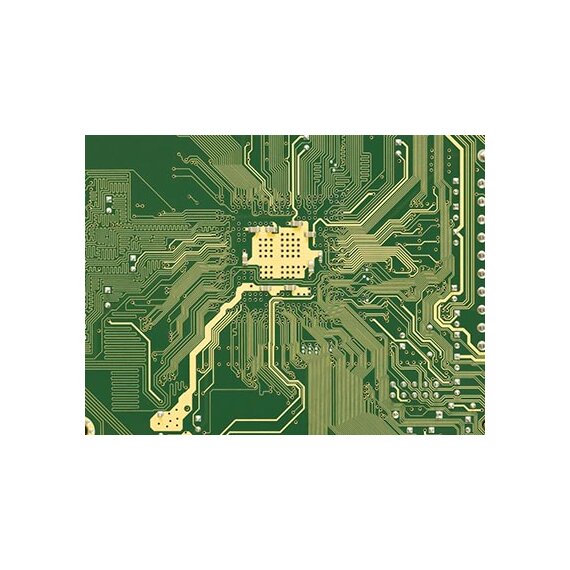

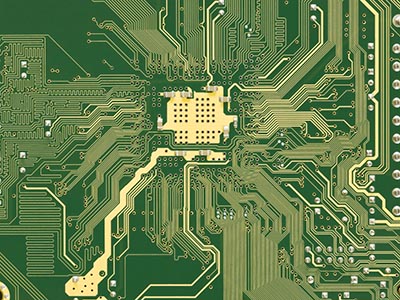

Срочное изготовление СВЧ печатных плат

Размер заготовки макс.    350x470мм Размер печатной платы мин.    - Материал    Rogers (4005, 4350), Arlon Толщина    от 0,203 мм Медь    18 и 35 мкм Маска    зеленая, белая, (синяя, черная, красная, супер-белая) Шелкография    зеленая, белая, (черная) Финишные покрытия    ПОС63, иммерсионное золочение, иммерсионное серебрение Гальваническое покрытие ламелей    (макс. 250 мм) — Au, Ni Металлизированное монтажное отверстие    мин. — 0,5 мм Переходное отверстие    мин. — 0,3 мм (0,2 мм) Поясок переходного отверстия    мин. — 0,7 мм (0,5мм) Неметаллизированное отверстие    мин. — 0,5 мм Проводник для 35 мкм    мин. — 0,20 мм Проводник на внешних слоях для 18 мкм    мин. — 0,15 мм (до 0,1 мм) Зазор между проводниками для 35 мкм    мин. — 0,2 мм Зазор между проводниками для 18 мкм    мин. — 0,15 мм (0,1 мм) Отступ элементов топологии от неметаллизированного отверстия    мин — 0,25 мм Отступ элементов топологии от фрезеруемых контуров    мин. — 0,25 мм Отступ элементов топологии от края печатной платы для Vcut    мин. – 0,4 мм Вскрытие маски    мин. — 0,075 мм Обработка контура    фрезеровка, скрайбирование (для материала от 0,8 мм и выше) Отступ металла от края PCB    от 0,25 мм (фрезеровка) и от 0,4 мм (скрайбирование) Мин площадь п/платы    0,3 дм2 (0,01 в составе групповой заготовки) Электротестирование    летающий зонд

Для эффективного функционирования устройств в условиях высоких рабочих частот применяются свч платы – изделия, у которых коэффициент проницаемости (диэлектрической) составляет от 3. При этом диэлектрические потери находятся на невысоком уровне. Характерной особенностью таких плат является то, что гармонические сигналы распространяются по линиям в широком спектре. Кроме того, существуют особые требования к уровню качества элементов, входящих в печатный рисунок, а также особенностям диэлектриков.
