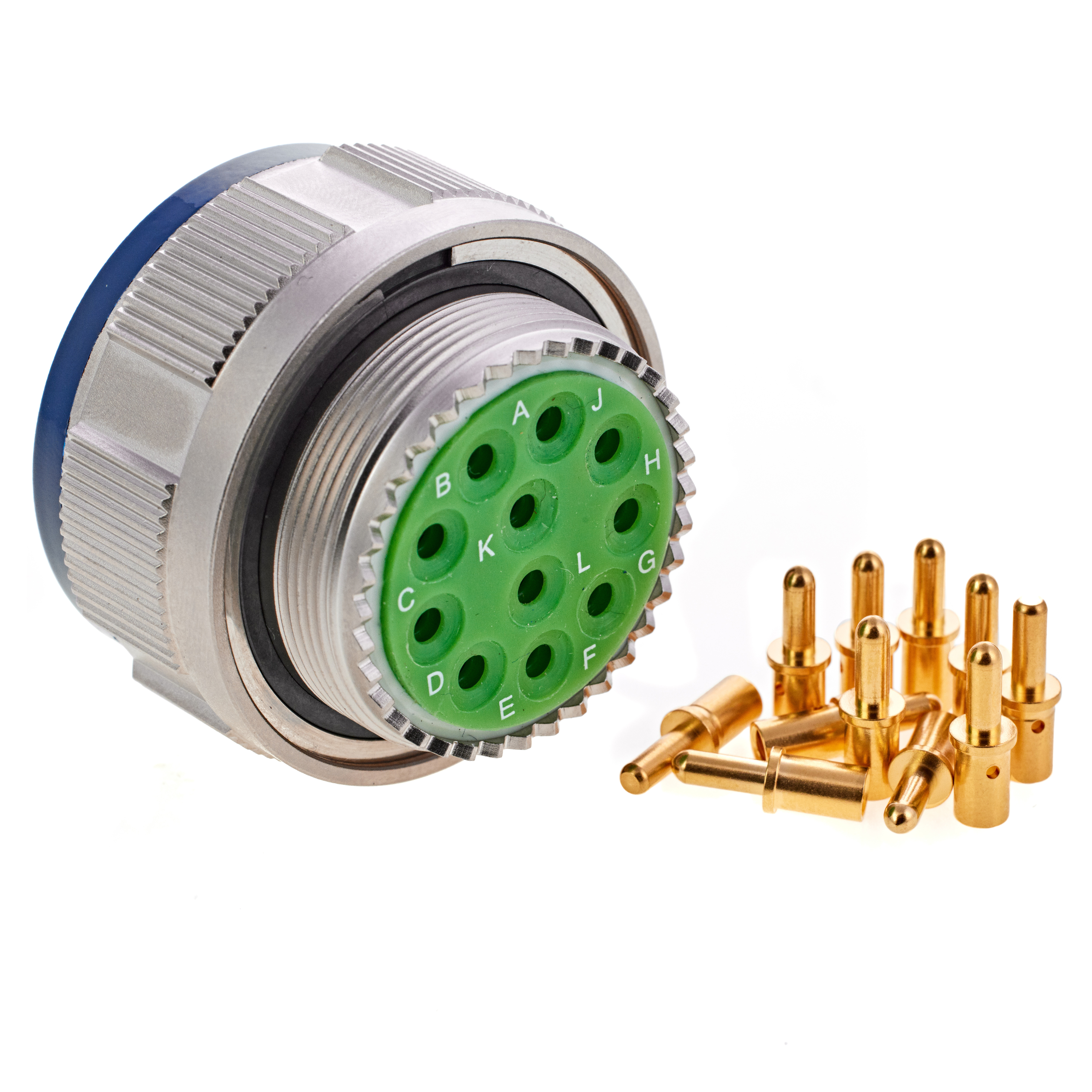

СНЦ144С

Тип соединителя: электрический низкочастотный цилиндрический соединитель СНЦ144, предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 700В (амплитудное значение) и токовых нагрузках до 30 А. Данный тип электрических цилиндрических низкочастотных малогабаритных многопозиционных соединителей для объёмного и печатного монтажа выпускается с высокой плотностью контактов  (до 128 шт.) с быстродействующим самозапирающимся замком. Низкочастотные цилиндрические соединители СНЦ144 применяются в авиации, в космической технике, в судостроении, на железнодорожном транспорте. Технические и эксплуатационные характеристики СНЦ144 позволяют применять его в самых различных конструкциях и агрегатах, где требуется надёжность и долговечность работы. Соединитель СНЦ 144 является аналогом типа 8D серии III по стандарту MIL-DTL-38999 Наиболее полную информацию и консультацию вы сможете получить у специалистов АО «Завод «Снежеть». Сфера применения авиация, космическая техника, судостроение, железнодорожный транспорт

Категория характеристики Наименование Ед. изм. Значение Конструктивные параметры Вид монтажа: объёмный, печатный Количество контактов: шт 1; 2; 3; 4; 5; 6; 7; 8; 10; 11; 12; 13; 14; 16; 18; 19; 20; 21; 22; 23; 26; 29; 32; 37; 40; 41; 48; 53; 55; 61; 66; 79; 100; 128 Покрытие контактов: - золото Условный размер контакта: 22D - Ø0.76 мм; 20 - Ø1.02 мм; 16 - Ø1.59 мм; 12 - Ø2.39 мм; 8 - Ø3.61 мм Электрические параметры (при приёмке и поставке) Сопротивление контактов, не более: мОм Ø0.76 - 8; Ø1.02 - 5; Ø1.59 - 2.5; Ø2.39 - 1.5; Ø3.61 - 0.6 Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, не более: А Ø0.76 - 1; Ø1.02 - 1.5; Ø1.59 - 2.5; Ø2.39 - 4.5; Ø3.61 - 30 (в зависимости от схемы расположения контактов) Рабочее напряжение (амплитудное значение): В 200-700 Рабочее напряжение при пониженном атмосферном давлении: В 150-200 Сопротивление стыка токопроводящих сопрягаемых корпусных деталей, не более: • для корпусов с покрытием кадмием: мОм 2.5 • для корпусов с покрытием никелем: мОм 1 Сопротивление изоляции между любыми контактными парами в нормальных климатических условиях, не менее: МОм 5000 Стойкость к ВВФ Рабочая температура среды при эксплуатации: Повышенная рабочая температура среды: • покрытие соединителя кадмием: °C 175 • покрытие соединителя никелем: °C 200 Пониженная предельная температура среды: °C -65 Атмосферное пониженное рабочее давление: Па 0,67×10-3 Климатическое исполнение: В Синусоидальная вибрация: • в диапазоне частот: Гц 10-2000 • с амплитудой ускорения: g 40 Механический удар одиночного действия: g 500 (пиковое ударное ускорение) Механический удар многократного действия: g 150 (пиковое ударное ускорение) Линейное ускорение: g 200 Требования по надёжности Минимальный срок сохраняемости, не менее: лет 20 Количество сочленений — расчленений, не более: 500 Минимальная наработка до отказа: ч 1000
