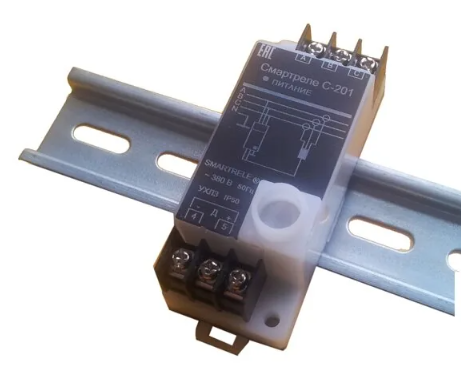

Смартреле С-201 Устройство контроля и регистрации нагрузки

1 Устройство предназначено для контроля и регистрации во времени нагрузки в трехфазных сетях переменного тока промышленной частоты (50 ± 0.4) Гц напряжением 220/380 В.

2 Устройство предназначено для стационарной установки на объектах электроэнергетики (трансформаторах, распределительных устройствах и т.п.) и рассчитано на круглосуточную непрерывную работу в течение всего срока эксплуатации объекта.

3 Устройство контролирует действующие значения полного тока в трех фазах и нулевом проводе контролируемой сети, фазные напряжения в трех фазах сети, производит статистическую обработку и сохранение в собственной энергонезависимой памяти полученных данных в виде суточных графиков нагрузки.

4 Устройство обеспечивает передачу данных о текущей нагрузке в сети и накопленных статистических данных в виде суточных графиков нагрузки в персональный компьютер (ПК) для последующей обработки анализа и документирования Связь устройства с ПК реализуется посредством различных типов интерфейсов (USB, RS-485, Ethernet, беспроводной сети WL_NET).

Для реализации необходимого потребителю интерфейса устройство комплектуется соответствующими дополнительными модулями (изготавливается и поставляется отдельно по заявке потребителя).

5 Устройство изготавливается девяти номиналов: С-201-2.5, С-201-5, С-201- 12.5, С-201-25, С-201-50, С-201-125, С-201-250, С-201-500, С-201-1250 в соответствии с номинальным током нагрузки (в амперах) в контролируемой сети.

Модификации С-201-2.5, С-201-5 предназначены для установки во вторичных цепях внешних трансформаторов тока .

6 Устройство изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С.

7 Степень защиты корпуса устройства - IP60.

8 Срок службы устройства — не менее 10 лет.
