Резервуарные установки РУ для СУГ

Каждая модель РУ для СУГ имеет свой ряд типоразмеров, которые определяются типовым проектом или индивидуальным проектом, согласованным с заказчиком и проектной организацией.

Основные параметры резервуаров:

• Рабочее давление, МПа 1,6;

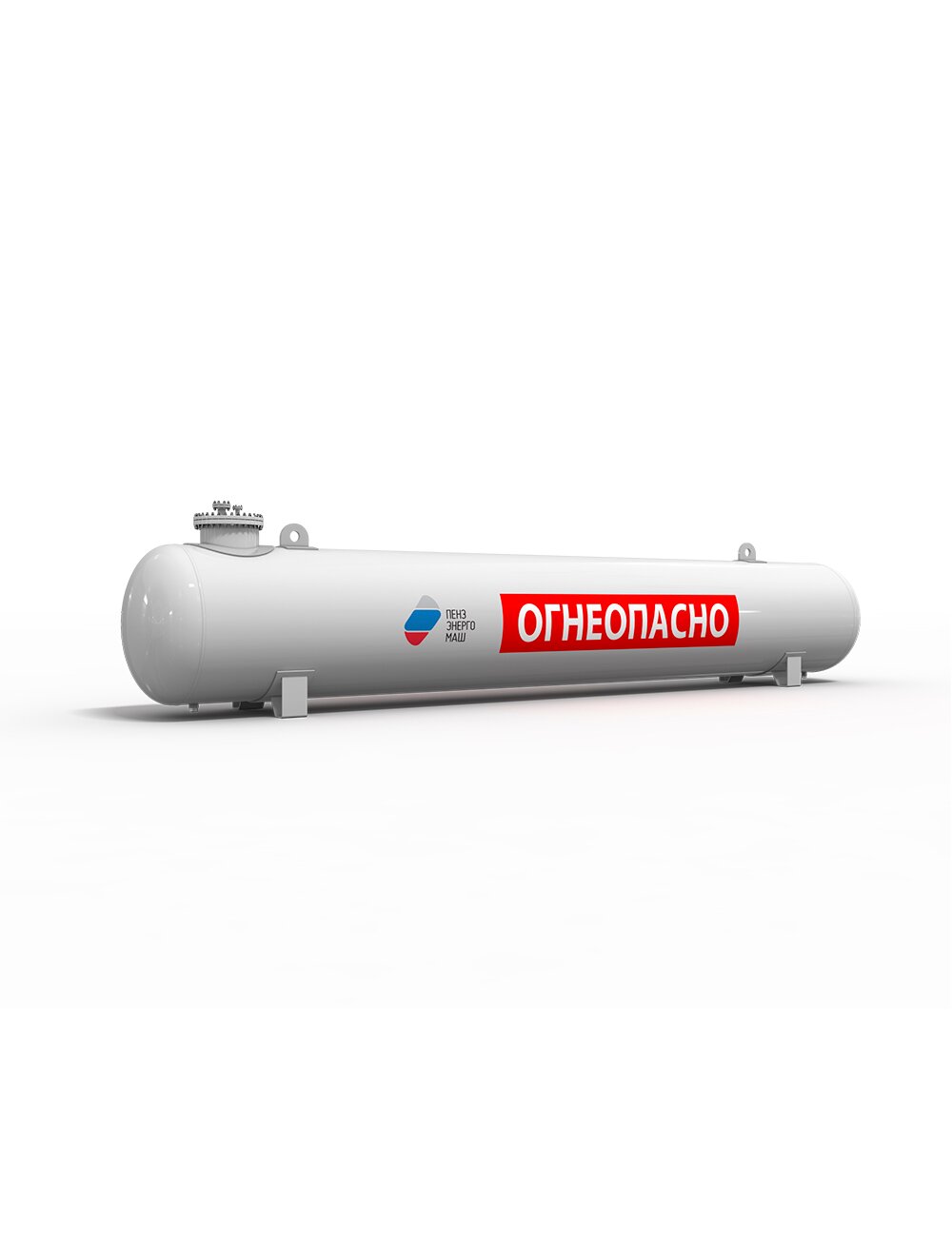

• Конструкция  резервуара СУГ  – горизонтальный, цилиндрический, подземный;
• Материал изготовления: углеродистая сталь 09Г2С;
• Рабочая среда пропан, бутан и их смеси по ГОСТ Р 52087-2003;
• Температура хранимого продукта до плюс 50°С;
• Класс опасности среды по ГОСТ 12.1.007-76: 4.

НАЗНАЧЕНИЕ

Групповые резервуарные установки сжиженного газа (СГУ) — это сооружения, предназначенные для хранения и отпуска сжиженного углеводородного газа (пропан-бутановых смесей). Они представляют собой систему из нескольких резервуаров, соединенных между собой трубопроводами, и предназначены для хранения и отпуска СУГ в промышленных и коммунально-бытовых целях.

ЗАВОД ПЕНЗЭНЕРГОМАШ производит подземные и наземные групповые резервуарные установки СУГ, которые служат для приема, хранения, редуцирования и выдачи сжиженных углеводородных газов. Они используются для автономного газоснабжения крупных и мелких предприятий, коммунально-бытовых потребителей в жилом фонде и отдельных в индивидуальных и блокированных домах. Подача газов происходит в виде паровой фазы нужного давления.

Полнокомплектные резервуарные установки РУ для СУГ нашего производства выпускаются рядом моделей РУ-1, РУ-2, РУ-3  и предназначены для приема сжиженных углеводородных газов (пропана, бутана и их смеси), их хранения, регазификации, редуцирования и выдачи в автономную газораспределительную сеть в виде паровой фазы необходимого потребителям давления.

Резервуарные установки для сжиженных углеводородных газов выполняются следующих модификаций:

• Установки для производственных и крупных групповых потребителей ;
• Установки для коммунально-бытовых и групповых потребителей в жилом фонде;
• Установки для индивидуальных потребителей (индивидуальные и блокированные жилые дома, мелкие предприятия).

Условное обозначение резервуарной установки:

• РУ – N – V – D – P1 – P2;
• где РУ – наименование изделия «Резервуарная установка»;
• N – номер модификации (1,2,3):
• V – объем сосуда, м3;
• D – внутренний диаметр обечайки сосуда, мм;
• Р1 – рабочее давление сосуда, МПа;
• Р2 – выходное давление регулятора в газораспределительную сеть, кПа.

ГРУППОВЫЕ УСТАНОВКИ СУГ: КОМПЛЕКТАЦИЯ И ВИДЫ

Основным элементом групповых установок для размещения бутана, пропана и их смеси являются несколько стальных резервуаров цилиндрической формы, соединенных трубопроводами. Комплект оборудования также включает:

• запорную арматуру и контрольно-измерительные приборы;
• клапаны предохранительные ПСК и ПЗК;
• регуляторы давления хранящейся среды.

Мы производим резервуарные установки сжиженного газа, которые 100% герметичны, исключают загрязнение окружающей среды, безопасны и не создают шума во время эксплуатации.

При использовании двух подземных резервуаров для СУГ они комплектуется отдельной редукционно-испарительной головкой. В моделях с другим количеством емкостей для сжиженных газов для обслуживания каждой пары используется одна ГРИ.

Групповые резервуарные установки сжиженных углеводородных газов изготовлены из прочной стали, заземлены согласно требованиям ГОСТ и сертифицированы. Они имеют продолжительный срок службы и дополняются кожухами для защиты арматуры и приборов от механических повреждений и воздействия осадков.

СФЕРЫ ПРИМЕНЕНИЯ

Изделия производства ООО “ЗАВОД ПЕНЗЭНЕРГОМАШ” делятся по типам применения на следующие модели:

• РУ-1 - для производственных и крупных групповых потребителей;
• РУ-2 - для коммунально-бытовых и групповых потребителей;
• РУ-3 - для индивидуальных потребителей.

Конструкция установки типа РУ-1 выполняется подземного исполнения с горловиной высотой 800 мм, с установленной на нее головкой, оснащенной запорной и предохранительной арматурой, КИП, закрытой защитным кожухом с дверцей, способной запираться на замок и предназначены для подключения к ней проточного электрического испарителя.
Конструкция дверцы обязана исключать образование искры при ударе.
В данных системах применяется арматура межфланцевая компактная.
Емкость выполняется моноблочной, т.е. без разделения на сосуд и головку.

Конструкция установки типа РУ-2, предназначенного для коммунально-бытовых и групповых потребителей, выполняется подземного исполнения с горловиной высотой 800 мм, с установленной на нее головкой испарительно-редукционной. Головка ГРИ – полной комплектации, с ящиками управления либо наружного исполнения, либо для монтажа в помещение, в защитном кожухе с дверцей, закрывающейся на замок.

Изделие поставляется в виде двух мест – сосуд и головка с обязательной комплектацией прокладки и набора болтов.

Конструкция изделий типа РУ-3 для индивидуальных потребителей выполняется подземного исполнения с горловиной высотой 400 мм, с установленной на нее головкой, оснащенной запорной и предохранительной арматурой, КИП, закрытой защитным кожухом с дверцей, способной запираться на замок. В результате клиент получает моноблочный резервуар для СУГ в составе резервуарной установки типа РУ-3.

Конструкция крышки также исключает образование искры при ударе.

Конструкция кожуха легко проветриваемая и обеспечивает выход газа при аварийном срабатывании предохранительных клапанов.

Высота надземной части кожуха предлагается стандартно минимальной.
