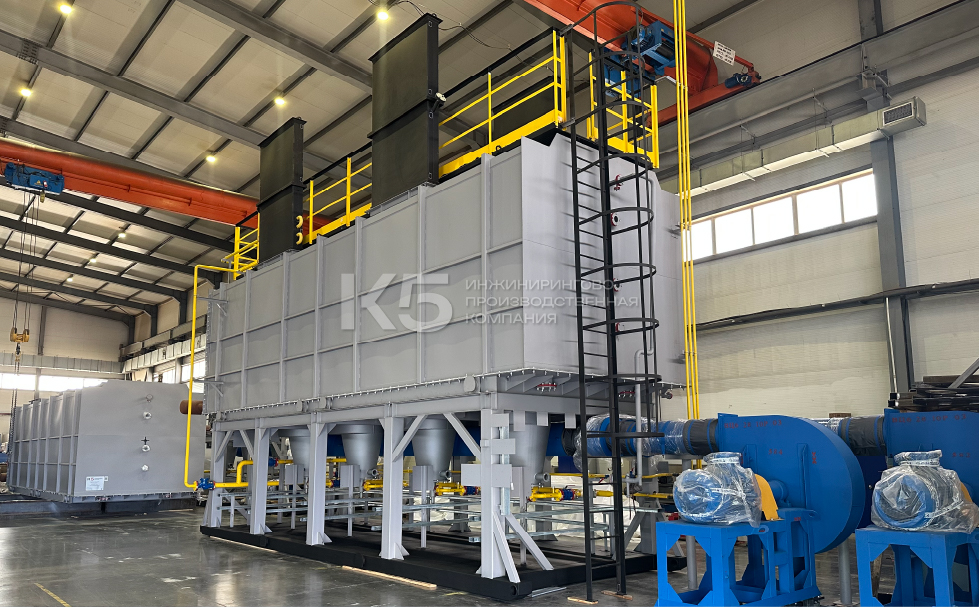

Печь трубчатая блочная ПТБ-10Э

Печь трубчатая блочная ПТБ-10Э предназначена для нагрева нефти и нефтяных эмульсий при их подготовке к транспортировке по трубопроводам. Основное назначение печи ПТБ 10 — нагрев жидких сред до заданной температуры с высоким КПД. Печь ПТБ-10Э оснащена современной электрической системой управления на базе микропроцессорной автоматизации, что позволяет интегрировать её в АСУТП объекта. Система управления размещена в технологической части и аппаратурном блоке, включает в себя устройства контроля, сигнализации и управления рабочими параметрами.В конструкции дополнительно применены однорядные змеевики, которые обеспечивают эффективный теплообмен и КПД до 85%. Для подогрева топливного газа в зимнее время в печи предусмотрены змеевики, размещённые в дымоходах. Комплектация данного оборудования: теплообменная камера, блок основания печи, блок подготовки топлива, блок вентагрегата, лестницы, площадки, система автоматизации, приборы КИП, ГРП шкафной. Номинальная тепловая мощность - 5,5 - 13,9МВт., номинальная производительность по продукту - 220 - 530т/ч., температуры продукта на входе, не менее / на выходе не более +5 / +90 ℃., рабочее давление - 6,3 (63)МПа (кгс/см²)., расход топлива - 1600 Нм³/ч ., габаритные размеры - 15,8*3,5*8,2м.
