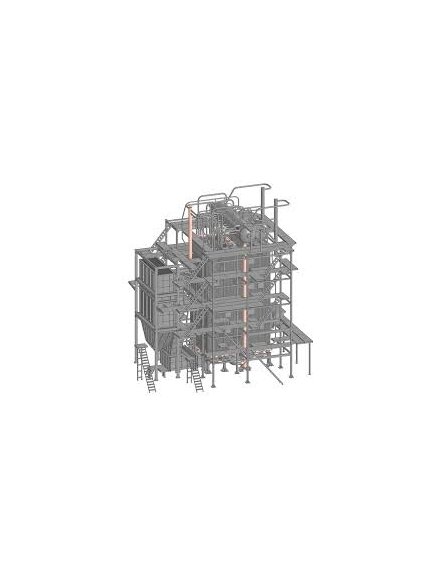

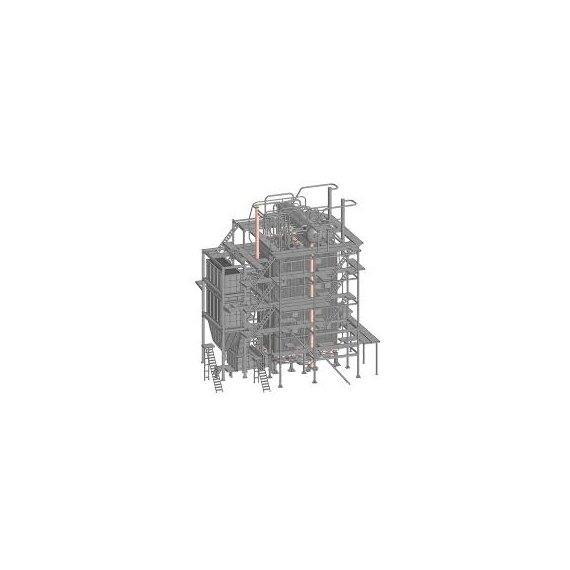

Паровой котел Е-50-3,9-440ГМ

Паровой котел Е-50-3,9-440ГМ - это котел стационарный, вертикально-водотрубный, барабанный, с естественной циркуляцией, с уравновешенной тягой, газоплотный. Используется для производственно-технологических нужд (предприятия нефтехимии, пищевой промышленности, целлюлозно-бумажной), а также для питания турбин малой мощности, систем отопления и вентиляции. Топка и конвективный га-зоход выполнены из газоплотных мембранных панелей. На боковых стенах топки расположены четыре газомазутные горелки с тепловой мощно-стью каждой горелки 12 МВт. Котел представляет собой вертикальную конструкцию, состоящую по ходу газов из: первого подъемного газохода - топки, горизонтального газохода, в котором расположена первая и вторая по ходу пара конвек-тивная ступень пароперегревателя; опускного газохода, в котором расположены конвективная испарительная ступень, две ступени водяного экономайзера, выходная по ходу воздуха часть воздухоподогревателя; входной по ходу воздуха части воздухоподогревателя с подъемным движением газов. Абсолютное давление - 3,9 МПа. Паропроизводительность -50 т/ч.
