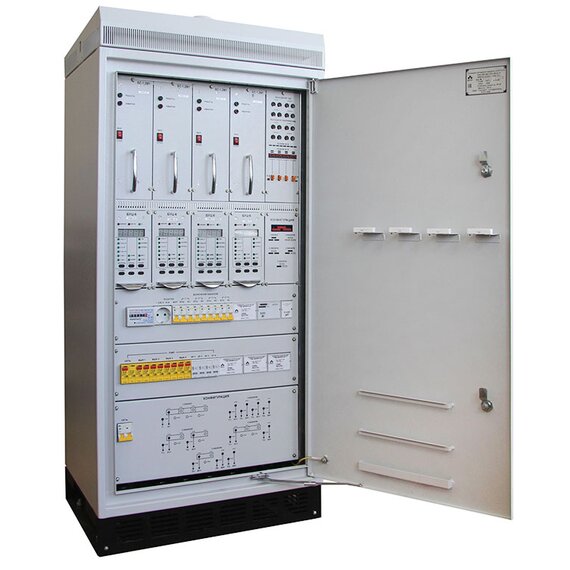

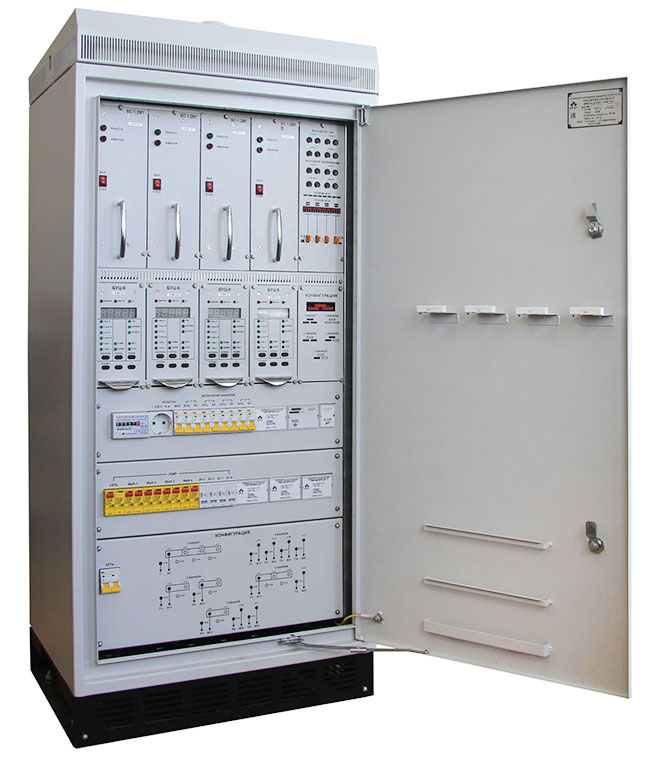

МНОГОКАНАЛЬНЫЕ СТАНЦИИ КАТОДНОЙ ЗАЩИТЫ СКЗ-ИП-Б4К НА БАЗЕ ИНВЕРТОРНОГО ПРЕОБРАЗОВАТЕЛЯ

НАЗНАЧЕНИЕ Защита от электрохимической коррозии подземных металлических сооружений, в том числе магистральных и городских многониточных трубопроводов, электрических кабелей, резервуаров для хранения нефти и газа. ОСОБЕННОСТИ Обеспечивают одновременную совместную защиту нескольких электрически не связанных между собой подземных сооружений от одной станции катодной защиты без использования блока совместной защиты (БСЗ). Содержат 4 блока управления, имеющим свидетельство об утверждении типа средств измерений, и 4 силовых блока мощностью 0,6; 0,75; 1,0; 1,2; 1,25 кВт. Обеспечивают переконфигурирование станции (организация от 1-го до 4-х независимых силовых каналов) самим потребителем на месте эксплуатации. Выбор требуемой конфигурации станции осуществляется изменением положения перемычек и размыкателей. Отсутствует необходимость извлечения силовых блоков и блоков управления. В зависимости от положения перемычек и размыкателей возможны следующие варианты конфигурации станции: - одноканальная – 1 канал с четырьмя силовыми блоками. - двухканальная (первый вариант) – 2 канала с двумя силовыми блоками в каждом канале. - двухканальная (второй вариант) – 1 канал с тремя силовыми блоками и 2-ой канал с одним силовым блоком. - трехканальная – 1 канал с двумя силовыми блоками и 2 канала с одним силовым блоком в каждом из каналов. - четырехканальная – 4 канала по одному силовому блоку в каждом из каналов. Один блок управления обеспечивает работу одного канала. Для всех вариантов конфигурации станции (кроме четырехканальной) неиспользуемый блок управления может быть подключен в качестве резервного блока. Силовые блоки являются полностью взаимозаменяемыми. Возможна установка в станции силовых блоков различной мощности, в том числе и для работы в одном канале. Номинальная выходная активная мощность канала определяется суммарной мощностью блоков в канале. Наличие выключателя питающего напряжения для каждого силового блока и блока управления. В ручном режиме возможна уставка выходного тока непосредственно регулятором на силовом блоке при отключенном блоке управления. ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ Обеспечивают работу в следующих режимах: - автоматического поддержания суммарного защитного потенциала; - автоматического поддержания поляризационного защитного потенциала; - стабилизации выходного напряжения; - стабилизации выходного тока. Обеспечивают удвоения выходного напряжения при уменьшении номинального выходного тока в два раза. Обеспечивают информационный обмен сигналами с системами телемеханики по различным каналам связи. Обеспечивают длительную работу в режиме прерывания цепей нагрузки не менее 15 суток. Обеспечивают плавный пуск для ограничения пускового зарядного тока сглаживающих конденсаторов сетевого фильтра в силовом блоке. Предусмотрена защита от перегрева в каждом силовом блоке. Имеют повышенную степень защиты от атмосферных (грозовых) перенапряжений по цепям питания, нагрузки, входа контроля потенциала и интерфейсного выхода RS-485. Предусмотрена защита от внешних и внутренних замыканий и перегрузок. НОРМАТИВНОЕ ОБЕСПЕЧЕНИЕ Cоответствуют: - ГОСТ Р 51164-98, ГОСТ 9.602-2005; - требованиям технических условий ИЖСК.435211.008 ТУ1 (часть 2); - комплекту документации ИЖСК.435211.023.
