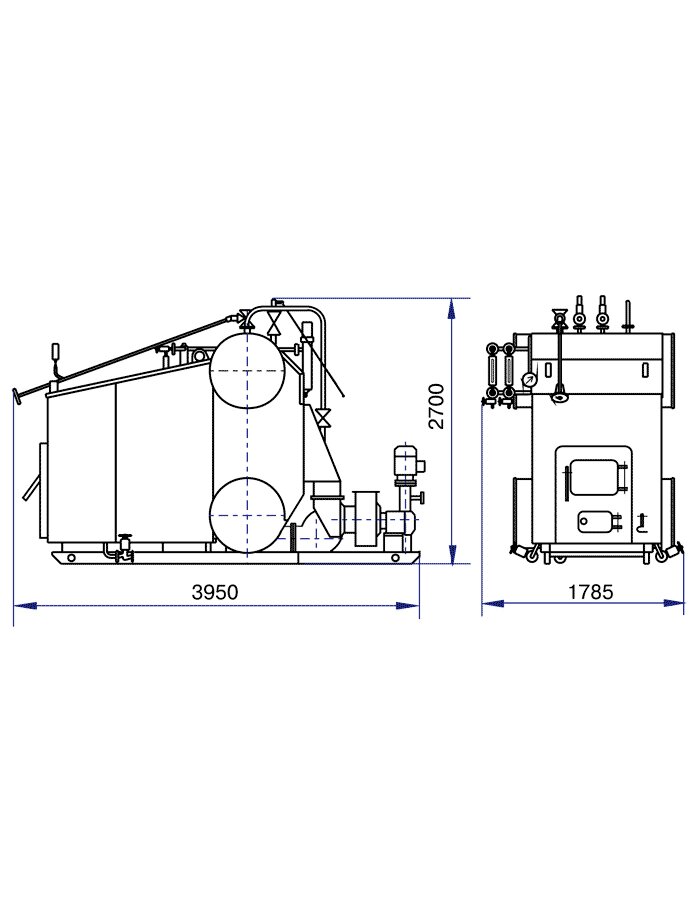

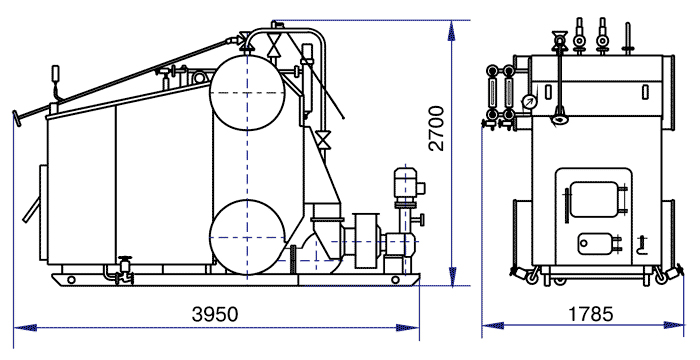

Котёл паровой Е-1,0-0,9Р

Котёл паровой Е-1,0-0,9Р предназначен для получения пара, находящегося под избыточным давлением не более 0,8 МПа (8 кгс/см2) и температурой не выше 170°С, используемого для технологических нужд при сжигании каменного и бурого угля. Котёл включает в себя блок котла, вентилятор, дымосос, питательный насос, комплект автоматики и запорную арматуру. Котел поставляется собранным на опорной раме, одним транспортным местом. Арматура, комплект автоматики и мелкие сборочные единицы, манометр, фланцы ответные, болты, шайбы и т.п. поставляются отдельным транспортным местом (в ящике). По желанию заказчика паровой котел Е может комплектоваться оборудованием водоподготовки. Котёл представляют собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, осадительно-дожигательной камеры а также потолочно-фронтового и боковых экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в осадительно-дожигательную камеру и далее в конвективный пучок. Конвективный пучок состоит из коридорно-расположенных труб и двух перегородок, обеспечивающих разворот газов в пучке и их выход через окно в задней стенке котла. Трубная система котла изготовлена из труб диаметром 51*2,5 мм, Наружная очистка труб от сажистых отложений может быть осуществлена очисткой через люки расположенные на боковой стенке котла Е-1 или газоимпульсной очисткой. Топка котла выполнена из четырех рядов быстросъемных колосников, из которых два являются поворотными, и одного неподвижного колосника. Заброс топлива производится через загрузочную дверцу, а удаление шлака через зольную дверцу. Габариты - 3950*1785*2700 мм.
