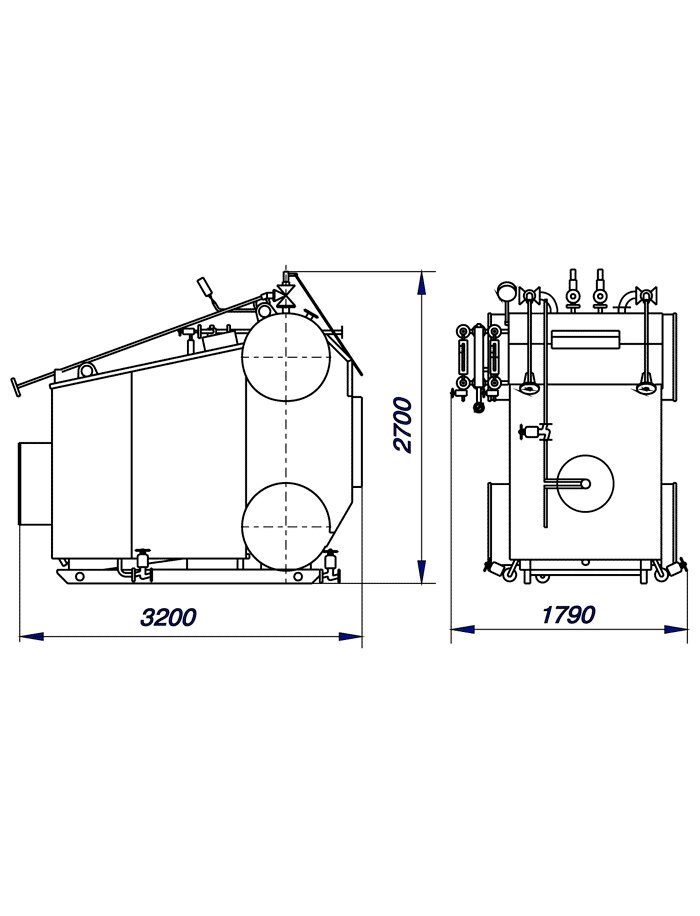

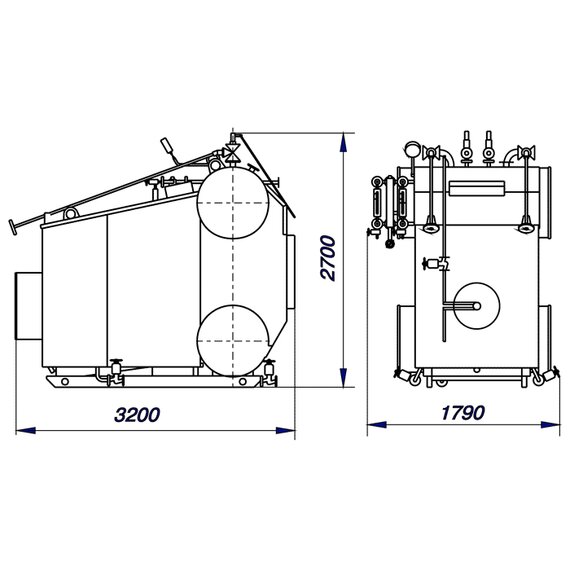

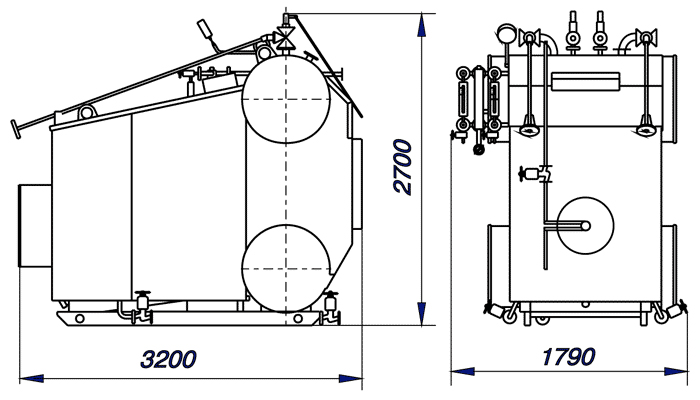

Котёл паровой Е-1,0-0,9М (КПН-1,0-9М)

Котёл паровой Е-1,0-0,9М (КПН-1,0-9М) предназначен для получения пара, находящегося под избыточным давлением не более 0,8 МПа (8 кгс/см2/) и температурой не выше 170°С, используемого для технологических нужд при сжигании нормализованной нефти или мазута условной вязкостью не более 6 By. Котел Е-1,0-0,9 включает в себя блок котла, горелку и запорную арматуру. Блок парового котла Е 1,0-0,9 поставляется собранным на опорной раме, одним транспортным местом. Арматура поставляется отдельным транспортным местом (в ящике). По желанию заказчика котел Е 1,0-0,9 может комплектоваться питательным насосом, автоматикой безопасности, экономайзером, дымососом, оборудованием водо- и мазутоподготовки. Котел Е-1,0-0,9 представляет собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, а также потолочно-фронтового и боковых экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок. Конвективный пучок состоит из коридорно-расположенных труб и одной перегородки, обеспечивающей разворот газов в пучке и их выход через окно в задней стенке котла Е 1,0-0,9. Трубная система котла Е 1,0-0,9 изготовлена из труб диаметром 51*2,5 мм. Наружная очистка труб от сажистых отложений осуществляется при помощи двух аппаратов паровой обдувки, расположенных на левой стенке котла, или механической очисткой при снятии разборной обшивки.Габариты котла - 3200*1790*2700 мм.
