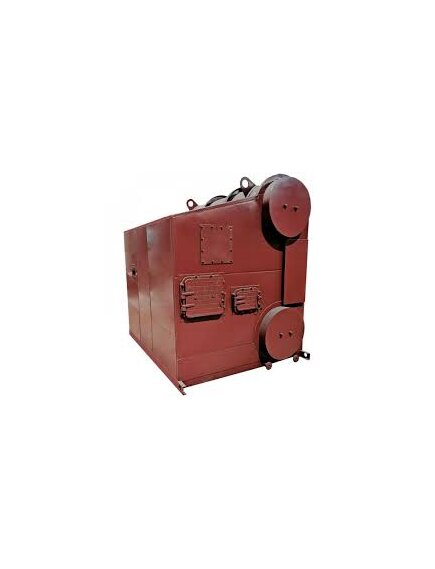

Котел ДСЕ 2,5-14ШП (или Е-2,5-1,4Р)

Котел ДСЕ 2,5-14ШП (или Е-2,5-1,4Р) - это промышленный паровой водотрубный котел с D-образной конфигурацией и естественной циркуляцией, предназначенный для производства 2,5 тонн насыщенного пара в час с давлением 13-14 кгс/см² (1,4 МПа). Он работает на твердом топливе (каменном или буром угле) с использованием механической топки "Шурующая планка". Котел представляет два барабана, конвективный пучок и топочную камеру (левый, правый, фронтовой и задний экраны).Для осмотра на фронтовом и заднем днищах верхнего и нижнего барабанов имеются лазы. Барабанные трубы вальцуються по всей длине барабана, тубы экранов выполнены с помощью сварных соединений. В конвективном пучке труб имеется чугунная перегородка уравновешения скоростей газа и полноты омывания. Конвективный пучок труб и топочную камеру разделяет перегородка в конце которой есть окно для входа газов в пучок. На котле е есть продувка из нижнего барабана и нижнего коллектора правого экрана, которая очищает систему котла. С тыла котла расположено окно, для выхода дымовых газов. Для прочности котла предусмотрена конструкция из продольных и поперечных балок с необходимыми опорами. Передние- неподвижные, задние- скользящими.
