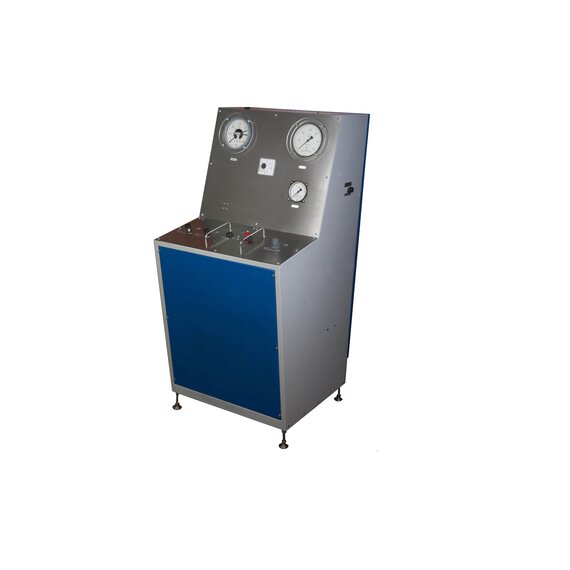

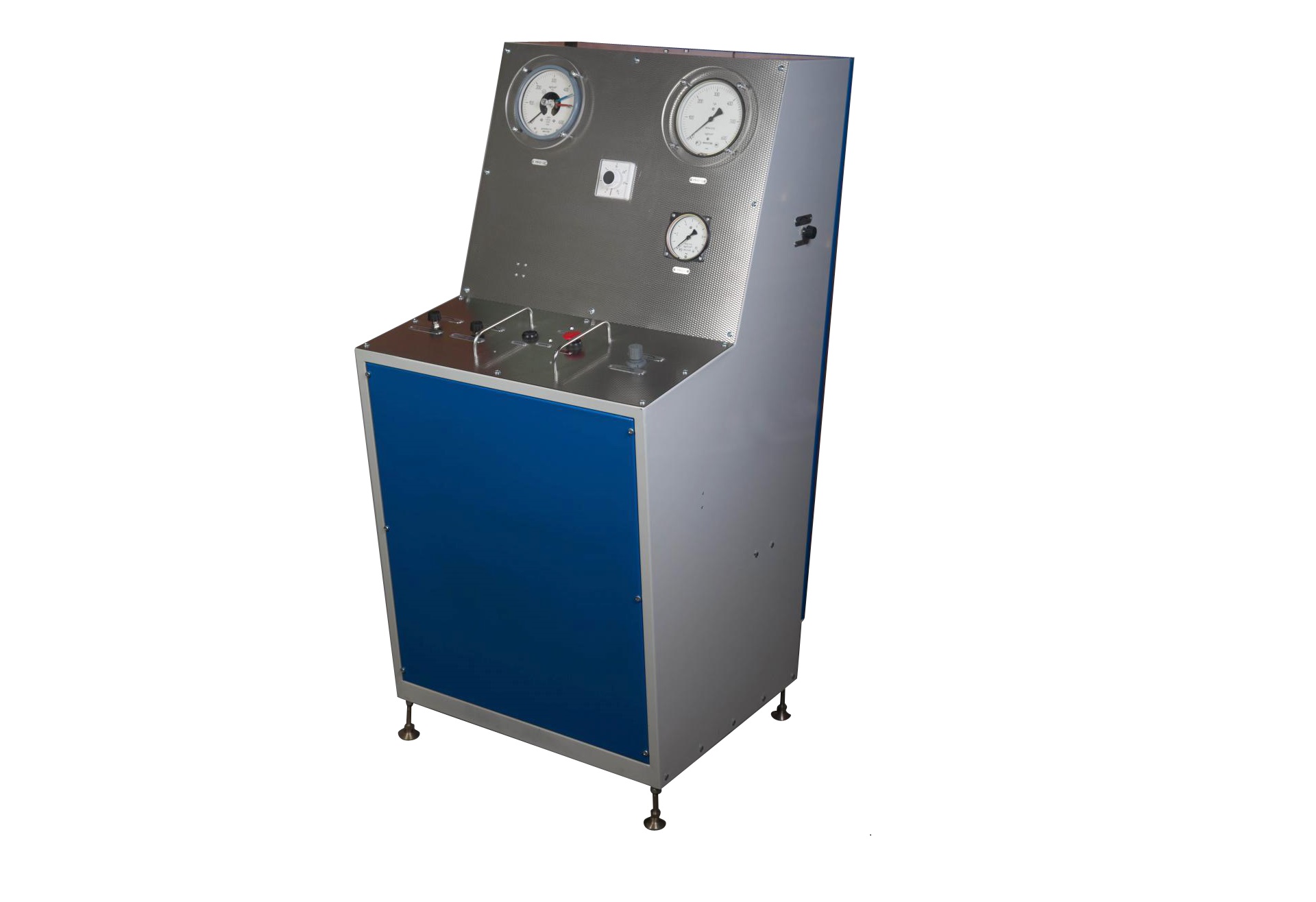

Комплекс испытательного оборудования КИО-1

Комплекс предназначен для проведения освидетельствования и ремонта воздушных и кислородных баллонов высокого давления вместимостью от 1 до 9 л и с диаметром цилиндрической части от 89 до 178 мм, используемых в средствах индивидуальной защиты органов дыхания и позволяет выполнять следующие виды работ: гидравлическихе испытания стальных и металлокомпозитных баллонов пробным давлением 1,5 Рраб осмотр  внутренней и наружной поверхностей баллонов; промывку и очистку внутренней поверхности баллонов от ржавчины и загрязнений; сушку внутренней поверхности баллонов (после гидравлических испытаний или промывки); ремонт воздушных и кислородных вентилей; удаление остатков сломанного вентиля из горловины баллона; ремонт лакокрасочных покрытий. Комплекс позволяет проводить освидетельствование баллонов с внутренними резьбами W19,2 и М18х1,5 в горловине. Преимущества Позволяет осуществлять полный комплекс работ, связанный с освидетельствованием баллонов высокого давления и ремонтом запорной арматуры. Технические Характеристики Подводимое давление воздуха от 274 до 294 бар, очищенного в соответствии с требованиями НПБ 165; подводимое давление воздуха низкого давления от 8 до 10 бар; подводимое давлении медицинского кислорода высокого давления от 176 до 196 бар; подводимое давление холодной и горячей воды от 3 до 8 бар; подводимое напряжение 380 В и 220 В, частотой 50 Гц; максимальный потребляемый расход воды: холодной – 120 л/ч; горячей – 120 л/ч. максимальный потребляемый расход газов: воздуха – 38,7 м³/ч; кислорода – 250 л/ч. максимальная потребляемая мощность – 10,6 кВт; срок службы комплекса – не менее 10 лет; размещение в двух закрытых вентилируемых помещениях, а именно: лабораторное (испытательное) оборудование — в помещении площадью не менее 45 м²; рабочее место для покраски баллонов -в помещении площадью не менее 6 м² Состав изделия Стенд гидравлических испытаний баллонов СГИБ-1 — состоит из гидростанции и ванны, предназначенных для гидравлических испытаний баллонов (крепления баллона, заполнения его водой и поворота для оценки его состояния внешним осмотром после гидроиспытаний). Давление, развиваемое стендом — до 450 бар. Установка промывки и очистки баллонов УПО-1 — для промывки и внутренней поверхности баллона. Время промывки — не более 10 мин; время очистки — не более 10 мин. Для промывки используется раствор моющего средства, для очистки — электрокорунд и стальные шарики. Время обработки задается специальным таймером. Установка состоит из собственно установки и поста подачи горячей и холодной воды, а также моющего средства. Установка сушки внутренней поверхности баллонов УСБ-1 — для сушки внутренней поверхности баллонов. Используется сжатый до 10 бар воздух, с температурой 50-65 °С. Время сушки одного баллона — 5-10 мин. Количество одновременно обрабатываемых баллонов — 5 шт. Специальный сверлильный станок —  для демонтажа/монтажа вентилей, удаления остатков сломанного вентиля, осмотра внутренней поверхности баллона и его клеймения. Рабочее место состоит из сверлильного станка, оснащенного пневмотисками, набором приспособлений и слесарно-монтажного инструмента (сверла, прошивки, ключи гаечные, отвертки и т.п.). Стол с оборудованием — для ремонта кислородных и воздушных вентилей (отдельно для воздуха и для кислорода) и для проверки на герметичность рабочим давлением соединения «баллон-вентиль». Рабочее место состоит из 2-х столов с оборудованием и ванны, объединенных в один комплект. Каждый из столов оборудован панелью сжатого воздуха или кислорода. На панелях размещены манометры контроля давления, вентили управления и штуцеры для подключения потребителей (пневмотиски, пневмодрель, баллон в сборе с вентилем при проверке на герметичность и т.д.). Рабочее давление на воздушной панели – 300 бар и 100 бар, кислородной – 200 бар. Столы имеют полки и ящики для размещения инструмента и приспособлений. Рабочее место по ремонту лакокрасочного покрытия баллонов состоит из стапеля и тумбочки. Стапель служит для размещения  одновременно 18 баллонов при ремонте покрытий; Установка для переосвидетельствования баллонов методом объемного расширения — для проведения испытаний на объемное расширение отдельных видов металлокомпозитных баллонов, для которых данное испытание оговаривается изготовителем баллона в эксплуатационной документации или в инструкции по его освидетельствованию. Разрешительные документы Декларация о соответствии требованиям технического регламента таможенного союза ТР ТС 004/2011 ”О безопасности низковольтного оборудования”, а также на его составные части для отдельной поставки, а именно: Стенд для гидравлического испытания баллонов СГИБ-1; Декларация о соответствии требованиям технического регламента таможенного союза ТР ТС 004/2011 ”О безопасности низковольтного оборудования”. Установка  промывки и очистки баллонов УПО-1; Декларация о соответствии требованиям технического регламента  таможенного союза ТР ТС 004/2011 ”О безопасности низковольтного оборудования”. Установка сушки баллонов УСБ-1</strong>; Декларация о соответствии требованиям технического регламента  таможенного союза ТР ТС 004/2011 ”О безопасности низковольтного оборудования”. Установка сушки баллонов УСБ-2. Декларация о соответствии требованиям технического регламента  таможенного союза ТР ТС 004/2011 ”О безопасности низковольтного оборудования”.
