Двустенные резервуары для СУГ

Двустенный стальной резервуар — это сосуд цилиндрической или прямоугольной формы, изготовленный из стали, который состоит из двух стенок, расположенных друг внутри друга и образующих герметичное пространство между ними.

Для хранения сжиженного углеводородного газа и газовых смесей с аналогичными показателями упругости паров применяют двустенные резервуары. Герметичные и прочные емкости СУГ подземные и наземные востребованы на газодобывающих предприятиях, в составе котельного оборудования, на АГЗС и других объектах. Они могут также использоваться в качестве газгольдера при организации автономного газоснабжения зданий разного назначения.

ЗАВОД ПЕНЗЭНЕРГОМАШ производит двустенные резервуары РГСД в наземном и подземном исполнении, которые соответствуют нормам пожарной безопасности и отраслевым стандартам. Выбор расположения, объема и комплектации зависит от технических требований заказчика и производственных возможностей на месте установки емкостей. На все модели оборудования предоставляются гарантии.

СРАВНЕНИЕ НАЗЕМНЫХ И ПОДЗЕМНЫХ РЕЗЕРВУАРОВ СУГ

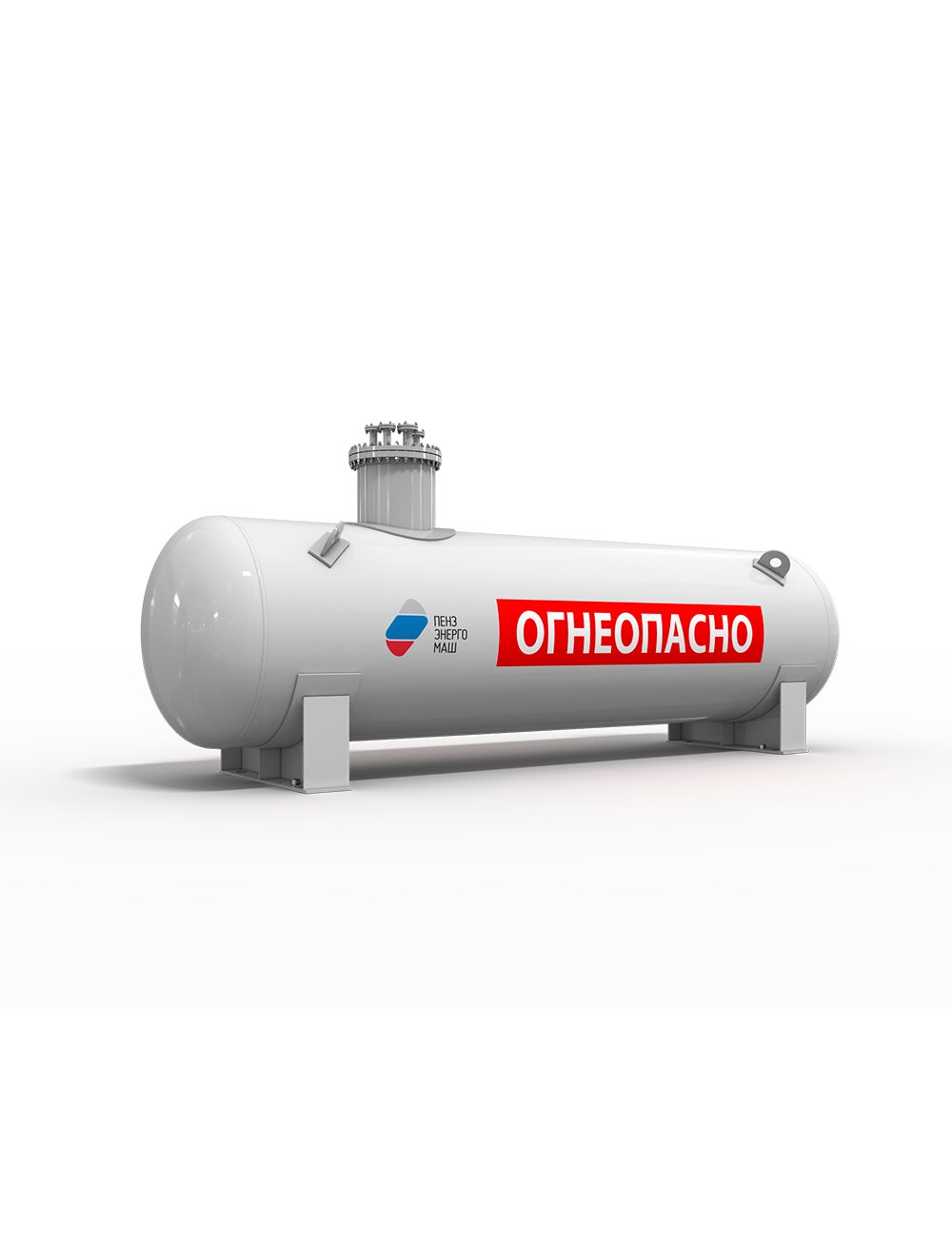

Наземные двустенные емкости отличаются простотой монтажа и обеспечивают свободный доступ персонала для профилактического осмотра и технического обслуживания. Их устанавливают на площадке с предварительно подготовленным грунтом и закрепляют на опорах-стойках или опорах-лапах, которые обеспечивают устойчивость металлоконструкций.

В верхней части корпуса предусмотрена горловина со штуцерами и патрубками для подключения технологического оборудования. Возможна установка площадки обслуживания и лестницы для персонала.

По сравнению с наземными сосудами монтаж подземных двустенных резервуаров более трудоемкий и требует значительных затрат времени и средств. Установка осуществляется на фундаменте из железобетона, который сооружают в предварительно подготовленном котловане. При этом емкость должна находиться ниже уровня промерзания грунта.

Чтобы избежать появления коррозии и обеспечить защиту от воздействия влаги и агрессивных веществ, наружную поверхность обрабатывают антикоррозийным составом усиленного типа. Преимущества подземных сосудов:

• повышенные показатели пожарной и взрывобезопасности;
• возможность сэкономить надземное пространство;
• меньшая зависимость от изменений влажности и температуры окружающей среды.

Для двустенных резервуаров обоих исполнений характерен высокий уровень защиты от протечек и оперативность обнаружения разгерметизации. Благодаря конструкции они позволяют минимизировать вероятность ущерба для экологии и отличаются продолжительным сроком службы.

ОСОБЕННОСТИ КОНСТРУКЦИИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Двустенные резервуары для хранения СУГ выполнены в виде двух горизонтальных емкостей цилиндрической формы. Они комплектуются эллиптическими днищами и размещаются одна в другой. Такая конструкция представляет собой «стакан в стакане» и отличается максимальной надежностью благодаря защитной стенке.

Для хранения СУГ служит внутренний резервуар, а наружный корпус имеет больший диаметр и препятствует проникновению хранящейся среды в грунт или атмосферу при разгерметизации. Пространство между стенками заполняют газообразным азотом, тосолом или другими инертными веществами, у которых температура вспышки не превышает +100 °C.

Чтобы обеспечить возможность проверки состояния емкостей, устанавливают контрольно-измерительное оборудование. Повышение давления указывает на разгерметизацию внутренней стенки, а понижение – на повреждение наружной поверхности. Дополнительное оборудование действует в автоматическом режиме. При обнаружении утечек оно перекрывает входные и выходные патрубки и прекращает прием и выдачу СУГ и другой рабочей среды. Если пространство между стенками заполнено жидкостью, то для контроля герметичности устанавливают расширительный бачок с датчиком уровня.

Для производства двустенных резервуаров используется прочная листовая сталь, которая устойчива к механическим повреждениям. Формирование осуществляется с помощью сварки. Соблюдение технологии и многоступенчатый контроль обеспечивают высокое качество сварных швов.

Технические характеристики и возможности стальных двустенных емкостей определяют параметры СУГ, согласно которым рабочее давление составляет 1,6 МПа при температуре эксплуатации в интервале -45…+45 °C. При хранении в таких условиях газа с упругостью паров аналогичной показателям пропана наполняемость не должна превышать 85%.

ВАРИАНТЫ КОМПЛЕКТАЦИИ И СПОСОБЫ ОФОРМЛЕНИЯ ЗАКАЗА

Перечень технологического оборудования для двустенных емкостей составляется в соответствии с требованиями заказчика. Примерная комплектация включает:

• трубопровод для приемки и выдачи сжиженного газа;
• линию для удаления паровой фазы;
• регулятор давления, уровнемер, манометр, датчики уровня и другие контрольно-измерительные устройства;
• запорную и предохранительную арматуру.

Возможна также установка подогревателя для поддержания определенной температуры рабочего продукта и комплексная поставка к месту эксплуатации насосов, компрессоров и испарителей.

Для покупки двустенных резервуаров СУГ на ЗАВОДЕ ПЕНЗЭНЕРГОМАШ отправьте запрос через специальную форму на сайте, позвоните или пришлите перечень технических требований по электронной почте. Инженеры нашей компании помогут определиться с оптимальным вариантом оборудования.

ЗАВОД ПЕНЗЭНЕРГОМАШ производит горизонтальные двустенные резервуары для СУГ объемом от 1 до 5 и от 5 до 200 м3. По желанию заказчика наши инженеры готовы разработать чертежи на оборудование (в том числе газгольдеры горизонтальные наземные типа ГГН)  и вы сможете заказать емкости двустенные для хранения и выдачи СУГ требуемых размеров и технологических параметров.
