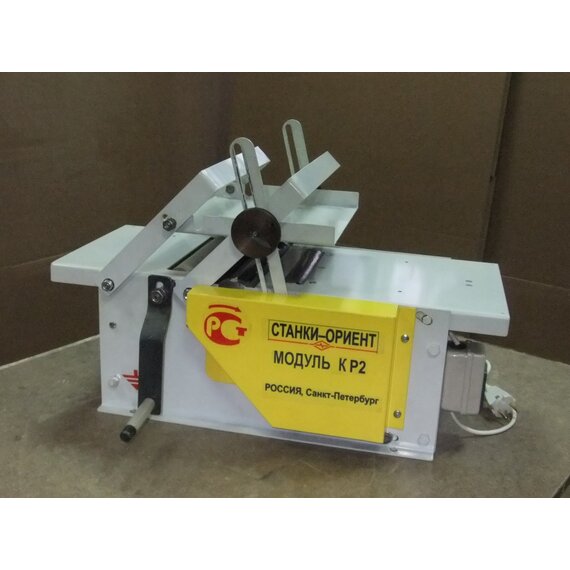

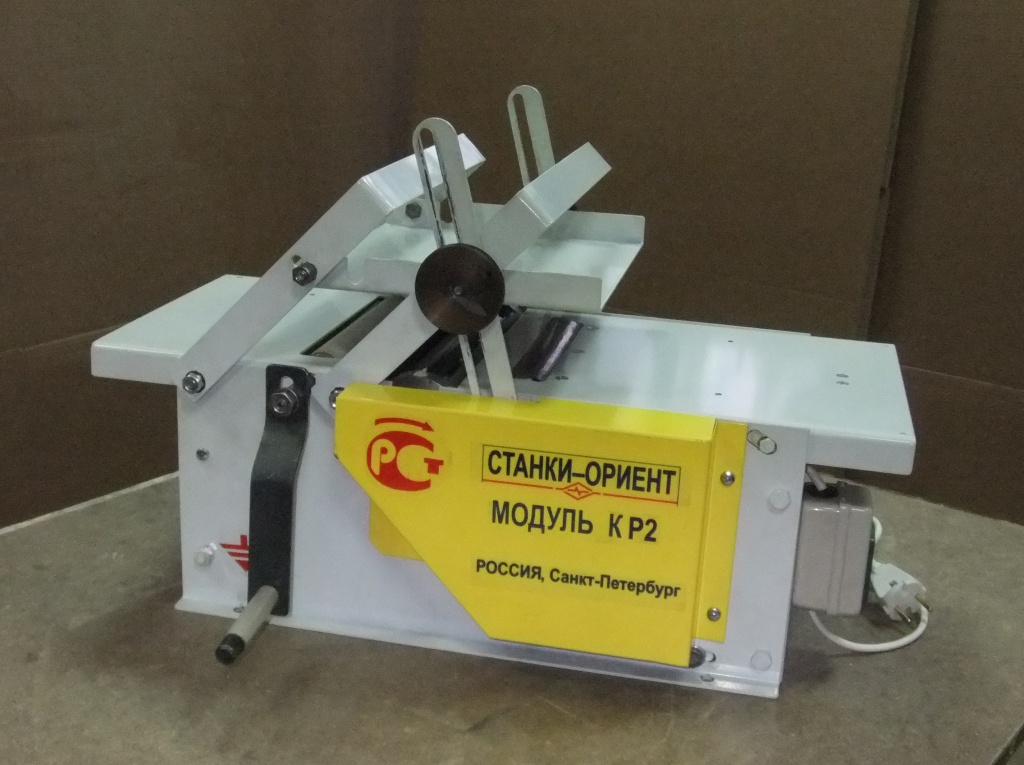

ДОС-220МР2К

      Станок имеет жёсткую коробчатую конструкцию корпуса, изготовленную из стали толщиной 3-мм. Внутри корпуса помещается электродвигатель (ЭД), аппаратура управления и отбойник для выброса стружки.
Строгальный вал диаметром 60мм устанавливается в опорах, крепящихся на стенки корпуса. Задний стол неподвижен. В станках типа МОДУЛЬ-КОМПАКТ ДОС-220 применен пружинный передний стол с точной регулировкой метрическими винтами, как в станках типа ГНОМ и ЗУБР. В рейсмусном варианте на передний и на задний столы устанавливаются пружинные пластины, создающие поддавливание обрабатываемого материала к верхнему рейсмусному столу. Верхний рейсмусный стол устанавливается жёстко на шпильках и может регулироваться по высоте гайками. Этот же рейсмусный стол, установленный не жёстко, а с пружинами, является прижимом при обычном строгании. Кроме того, при рейсмусовании может применяться специальное пантографическое устройство для быстрой регулировки размера при рейсмусовании (УБР), которое устанавливается на задний стол вместо шпилек. f3.1.JPG f3.2.jpg При пилении на вал устанавливается пила и весь станок накрывается пильным столом, обеспечивающим безопасность работ при пильных работах. Тот же стол применяется при горизонтальном фрезеровании, шлифовании, разрезке металла и заточке инструмента. На вал станка могут быть установлены фрезы различной конфигурации и фрезерные головки с различными ножами и сверлильный патрон для сверления и концевого фрезерования. Передача движения от ЭД к валу осуществляется при помощи стандартного клинового ремня и стальных шкивов. «МОДУЛЬ-КОМПАКТ» может обрабатывать и крупногабаритные изделия: доску и брус толщиной до 120мм, шириной до 200мм и длиной до 6м; строгает, пилит вдоль, поперёк и под углом, сверлит, фрезерует дисковой, фасонной и концевой фрезой; точит с токарной приставкой, режет металл, пластмассу и лёгкие строительные материалы, шлифует их и затачивает режущий инструмент. Станок имеет габариты небольшого чемоданчика (580х380х200 мм), весит около 30кг и может легко переноситься вручную, устанавливаться на стол, верстак, просто на небольшой щит для устойчивости и крепится к установочной поверхности (верстаку, столу) при помощи шурупов, саморезов, болтов или струбцины. Этот станок найдёт применение в любом домашнем и дачном хозяйстве, в малых производственных мастерских, для обеспечения учебного процесса, для строительства и ремонта, отделки помещений, изготовления погонажа, мебели, паркетного набора, изделий художественного промысла, и многого другого. ВНИМАНИЕ: В связи с постоянным совершенствованием и улучшением станка в его конструкцию могут быть внесены изменения, не отраженные на данном сайте, в фото- и видеоматериалах. f3.3.JPG f1.2.JPG ДОСТОИНСТВА Простота конструкции, малое количество деталей, высокая степень унификации, обеспечивающие высокую надёжность эксплуатации и высокий ресурс использования. (Гарантия -3-5 лет, Ресурс -25 лет) Компактность и малый вес. Высокая функциональность (выполняет все операции по обработке древесины, в том числе и профессиональные: рейсмусование, фасонное фрезерование, шлифование и т.п.) Повышенная прочность и жёсткость конструкции благодаря коробчатому корпусу, (металл 2 – 3 мм), применение только сталей для всех деталей (алюминий и пластмассы не применяются) Применяются только усиленные подшипники №105. Только высокопрочные традиционные клиновые ремни стандартных размеров (плоские поликлиновые ремни, подверженные проскальзыванию и сгоранию в условиях наличия древесной пыли – не применяются). В станках ДОС-220 применяется пружинный передний стол, что позволяет проводить рейсмусование заготовок с высокой точностью до 0,1мм. Выбрана оптимальная скорость вращения вала 4500 1/мин, обеспечивающая качественную обработку древесины на всех операциях, не требующая при этом переналадки ремней и шкивов при переходе с одной операции на другую. Посадочные поверхности вала от Ф 24 до 32 мм позволяют использовать как отечественный, так и зарубежный инструмент. На наши станки устанавливаются только асинхронные электродвигатели непрерывного режима работы, причем, по желанию потребителя устанавливаются как однофазные ЭД на 220В, позволяющие применять их в бытовой сети, так и трёхфазные с напряжением 380В мощностью до 2,2 кВт, позволяющие применять их на производствах (в гаражах, дачных хозяйствах), где имеется трёхфазное напряжение. Кроме того, штатный ЭД 1,5кВт позволяет использовать станки с подачей тока от переносных генераторов там, где нет электрических сетей. Благодаря малому весу, при перевороте станок может использоваться как электрорубанок с большой шириной захвата (220 мм) для обработки брёвен, брусьев и т.д.
