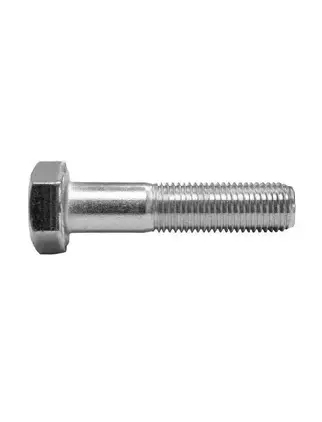

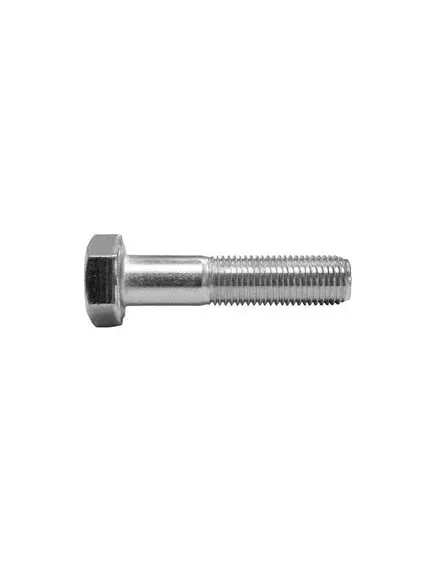

DIN 931 Болт с неполной резьбой

По немецкому стандарту DIN 931 изготавливается универсальный болт, снабженный шестигранной головкой под ключ и неполной метрической резьбой на шпильке. Данный крепежный элемент выпускается в широком диапазоне размеров: диаметр резьбы может составлять от М1,6 до М64. Длина болтов с классом точности А может достигать 150 мм, с классом точности В – 200 мм. Благодаря простой конструкции высокой прочности они применяются в различных отраслях: это промышленность, строительство, мебельное производство и не только.
Особенности изготовления: требования стандарта и материалы
Немецкий стандарт DIN 931 аналогичен международным стандартам ISO 4014 и ISO 4016, однако есть некоторые различия в классах точности. Полным российским аналогом для класса точности А является ГОСТ 7805-70, для класса точности В - ГОСТ 7798-70, класса точности С - ГОСТ 15589-70. При подборе подходящего аналога необходимо учитывать особенности точности, размеров и материалов, так как от этого зависят возможности использования. От международного стандарта EN ISO 4017 болт отличается неполной резьбой.
Немецкий стандарт DIN 931 предполагает изготовление болта с традиционной шестигранной головкой, она удобна для откручивания и закручивания гаечным ключом. Шпилька снабжена неполной метрической резьбой с крупным шагом, она обеспечивает надежную фиксацию деталей. Болт может устанавливаться в предварительно просверленное отверстие с резьбой или без резьбы, во втором случае для крепления используются гайки и различные виды шайб.
Крепежные изделия такого типа изготавливаются из следующих разновидностей материалов:
Сталь с классом прочности 5.6, 8.8, 10.9, 12.9. Стандарт предусматривает изготовление высокопрочных болтов, рассчитанных на большие механические нагрузки. Они могут использоваться для ответственных соединений деталей и узлов, большая прочность обеспечивает способность выдерживать постоянное механическое воздействие.
Сталь с защитным покрытием. Для создания антикоррозийной защиты используется покрытие цинком, никелем или хромом. Оно может наноситься гальваническим, дисперсионным или термодиффузным способом, результатом обработки становится образование прочной защитной пленки. Она оберегает металл от агрессивного внешнего воздействия и предотвращает коррозию.
Нержавеющая сталь марок А2-А5. Аустенитные кислотостойкие стали способны выдерживать длительное агрессивное воздействие среды, они не подвержены коррозии.
Латунь и другие сплавы цветных металлов. Они не подвержены коррозии, не боятся повышенной влажности и при этом имеют хорошие декоративные качества.
Также крепежные болты изготавливаются из полимерных материалов. Различные виды пластика не подвержены коррозионному воздействию среды, они могут использоваться в условиях постоянно повышенной влажности, прямых солнечных лучей, температурных колебаний.
Возможности применения крепежных болтов
Крепежные элементы такого типа являются универсальными благодаря простоте исполнения и удобству установки. Можно перечислить несколько отраслей, в которых они получили наиболее широкое распространение:
Промышленные отрасли: это машиностроение, станкостроение, приборостроение, сборка автомобилей, спецтехники и многое другое. Качественный крепеж обеспечивает высокопрочное соединение деталей, он применяется для самых разных видов машин и механизмов.
Строительство. Крепёжные болты используются в строительных и монтажных работах, их применяют при сборке металлических каркасов, установке профилей и не только. Резьбовое соединение остается одним из самых надежных способов соединения деталей.
Мебельное производство. Болты такого типа могут применяться при соединении комплектующих из металла, пластика, дерева, плитных древесных материалов. Это дает возможность использовать болты при сборке самой разнообразной мебели.
Также крепежные изделия используют в ремонтных, монтажных, отделочных и иных работах. Болты такого типа остаются универсальным решением многих задач.
