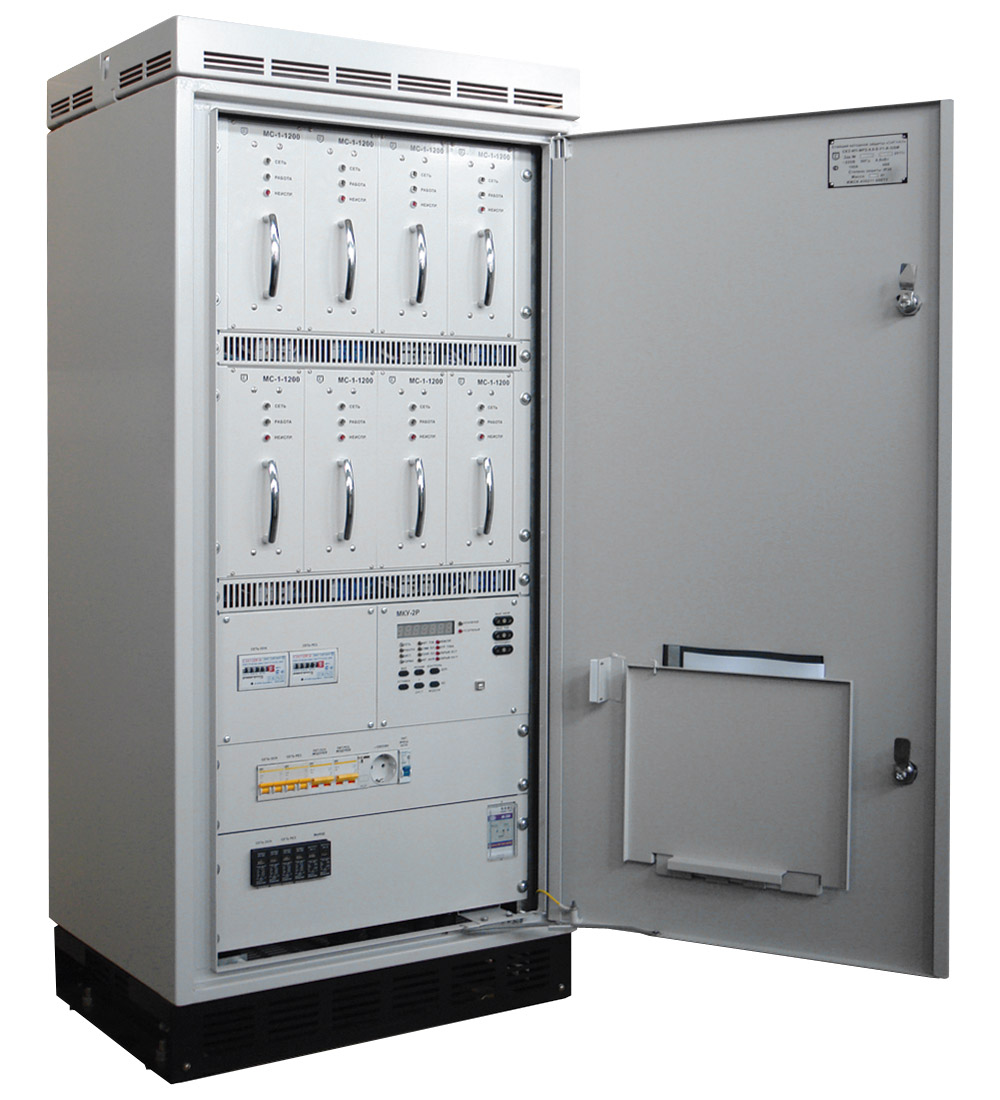

CТАНЦИИ КАТОДНОЙ ЗАЩИТЫ «СИГНАЛ» СКЗ-ИП-МР2 С ИМПУЛЬСНЫМ ПРЕОБРАЗОВАНИЕМ И РЕЗЕРВИРОВАНИЕМ ВЫХОДНОГО ТОКА МОДУЛЬНОЙ КОНСТРУКЦИИ

НАЗНАЧЕНИЕ Защита от грунтовой коррозии подземных стальных трубопроводов и других сооружений для добычи, транспортирования, распределения и хранения газа, нефти, продуктов их переработки, стальных оболочек электрических кабелей и других объектов в зонах высокой коррозионной опасности (ВКО). Использование в типовых системах коррозионного мониторинга подземных стальных трубопроводов, для контроля качества и эффективности электрохимической защиты, а также для автономного использования на объектах потребителей. ОСОБЕННОСТИ...подробнее>> Предназначены для размещения на открытом воздухе, климатическое исполнение У, категория размещения 1. Имеют модульную конструкцию в системе несущих конструкций: 19 дюймов (типа «Евромеханика») по ГОСТ Р МЭК 60297-3-101-2006, серии 482,6 мм по ГОСТ 28601.2-90 и соответствуют требованиям Р ПАО «Газпром» «Общие технические требования к модульным станциям катодной защиты». Обеспечивают 100%-ное резервирование выходного (катодного) тока от 2-х групп (каналов) силовых модулей, основной и резервной. Содержат в каждом канале от одного до четырех взаимозаменяемых однотипных силовых модулей мощностью 0,6 кВт (48В/12,5А); 0,75 кВт (48В/16А); 1,0 кВт (48В/20А); 1,2 кВт (48В/25А и 96В/12,5А), работающих на одну общую нагрузку. Высокий коэффициент полезного действия. Экономичное энергосбережение. Обеспечивают энергосбережение и минимализацию непроизводительных потерь электроэнергии. Информационный обмен сигналами с системами телемеханики и подсистемами коррозионного мониторинга осуществляется: - по физической двухпроводной линии, через последовательный цифровой интерфейс RS-485, по протоколу обмена MODBUS RTU; - через встроенный модем связи по GSM/GPRS-каналам мобильной связи; - через встроенный радиомодем по УКВ-радиоканалу на частоте 433,92 МГц, мощностью до 10 мВт (не требующий разрешения на применение). Повышенная степень защиты от атмосферных (грозовых) перенапряжений по цепям питания, нагрузки, входа кон- троля потенциала и интерфейсного выхода RS-485. Класс защиты по цепям питания и нагрузки-II по ГОСТ Р 51992-2011 (ГОСТ IEC 61643-11-2013). НОРМАТИВНОЕ ОБЕСПЕЧЕНИЕ Cоответствуют: - ГОСТ Р 51164-98, ГОСТ 9.602-2016; - требованиям технических условий ИЖСК.435211.008 ТУ (часть 1); - комплекту документации ИЖСК.435211.014. Внесены в «Реестр оборудования электрохимической защиты, разрешенного к применению в ПАО «Газпром».
