БУКМ­-Е

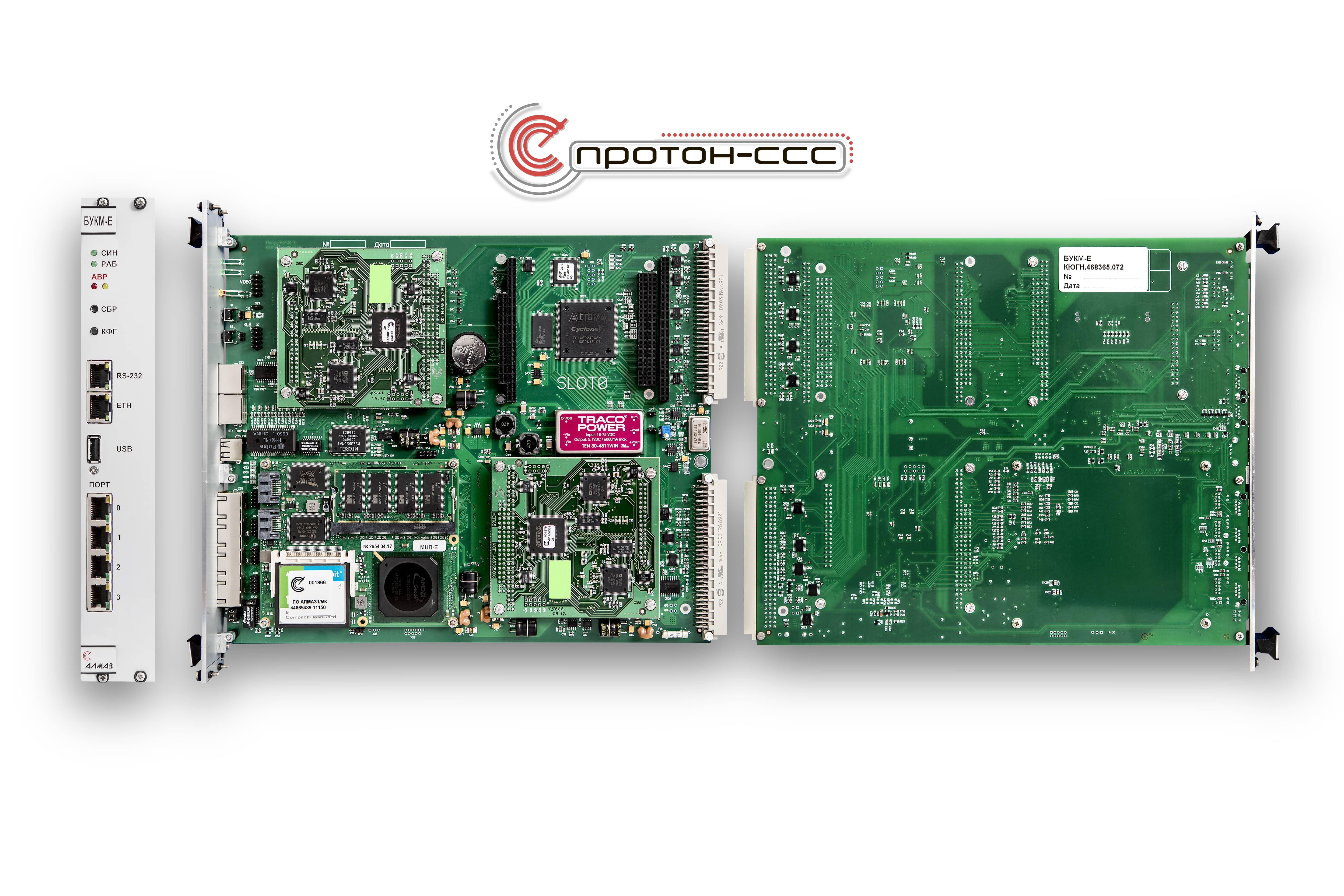

БУКМ-­Е представляет собой материнскую плату со встроенным цифровым коммутатором каналов (варианты: 16 или 64 групповых трактов), автоинформатором, тональным генератором, системой резервирования и системой обработки технологической шины на которую устанавливаются следующие модули управления и расширения: Модуль центрального процессора МЦП­-Е на базе процессорного модуля Kontron ETX-­LX; Модуль сигнальных процессоров МСП85 или МСП91 (1...4 шт); Модуль центрального коммутатора КМ256; Устройство сопряжения модулей МУСМ; Модуль трактов Е1 МИКМ. Модуль сигнальных процессоров МСП85 (МСП91) выполняет следующие функции: Контроллер линейных окончаний (освобождает модуль центрального процессора от выполнения функций низкого уровня); Узел конференц­связи; Многочастотные приемники­/генераторы (частотная регистровая сигнализация, DTMF, АОН и пр.). Модуль центрального коммутатора КМ256: Реализует полнодоступную неблокируемую схему коммутации с интенсивностью телефонной нагрузки до 1 Эрл; Обеспечивает коммутацию сигналов электросвязи со скоростью до 64 кбит/с. Устройство сопряжения модулей МУСМ предназначено для формирования до четырех групповых трактов (со скоростью 2048 кбит/с) для связи между ЦАТС «Протон­-ССС» по внутрифирменному протоколу. Модуль трактов Е1 МИКМ предназначен для формирования до четырех групповых трактов Е1 межстанционной связи (CAS (R2, R1.5, 2ВСК, 1ВСК, ТЧ (АДАСЭ, 600+750, ТДН и др.)), EDSS, QSIG, ОКС№7, V5.2). Модуль центрального процессора МЦП­Е на базе процессорного модуля Kontron ETX­LX вырабатывает сигналы управления БУКМ-­Е и периферийными блоками ЦАТС. Имеет интерфейсы управления RS232 и Ethernet.
