Бесклапанный плунжерный насос

1. Назначение бесклапанного насоса

Установки насосные УН1Д-Р-10/100-П-В-У4, УН1Д-Р-20/100-П-В-У4, УН1Д-Р-35/100-П-В-У4, УН1Д-Р-50/100-П-В-У4, УН1Д-Р-100/100-П-В-У4, УН1Д-Р-120/100-П-В-У4 и УН1Д-Р-200/100-П-В- предназначены для объемного напорного дозирования жидких химических реагентов и ввода их в трубопровод системы подготовки и транспорта нефти, дизельного топлива, газового конденсата и других жидких углеводородов с целью снижения гидравлического трения и снижения температуры застывания парафинистых нефтей.

Также может применяться для дозирования других химических реагентов в нефтяной, газовой промышленности и пищевой промышленности, если конструкция установки удовлетворяет условиям применения данных реагентов.

Использование в установках дозирующих бесклапанных плунжерных насосов вместо плунжерных насосов с клапанной группой позволяет повысить надежность и обеспечить бесперебойность закачки реагентов суспензионного типа, за счет отсутствия остановок на ремонт, связанных с налипанием твердых частичек на седла и пружины клапанной группы, имеющихся у клапанных насосов.

Установки относятся к изделиям общего назначения (ИОН) вид 1, восстанавливаемый по ГОСТ 27.003-90, и изготавливаются в климатическом исполнении У, с категорией размещения 4 по ГОСТ 15150-69.

Установки изготавливаются во взрывозащищенном исполнении.

Установки взрывозащищенного исполнения соответствуют требованиям ГОСТ 31441.1-2011 и ГОСТ 31441.5-2011 (EN 13463-5:2003), Техническому регламенту Таможенного союза 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и могут эксплуатироваться во взрывоопасных и пожароопасных помещениях и зонах 1 и 2 класса по ГОСТ IEC 60079-10-1-2013, где возможно образование взрывоопасных смесей подгрупп IIA и IIB с температурным классом Т1, Т2, Т3, Т4 по ГОСТ 31441.1-2011 и ГОСТ IEC 60079-20-1-2013, а также использоваться для перекачивания горючих, легковоспламеняющихся и агрессивных жидкостей.

Обозначение установки насосной при заказе и в документации другого изделия:

Установка насосная УН1Д-Р-10/100-П-В-У4 ТУ 3632-002-01789099-2016 – для установки номинальной производительностью 10 л/ч;

Установка насосная УН1Д-Р-20/100-П-В-У4 ТУ 3632-002-01789099-2016 – для установки номинальной производительностью 20 л/ч.

Установка насосная УН1Д-Р-35/100-П-В-У4 ТУ 3632-002-01789099-2016 – для установки номинальной производительностью 35 л/ч;

Установка насосная УН1Д-Р-50/100-П-В-У4 ТУ 3632-002-01789099-2016 – для установки номинальной производительностью 50 л/ч;

Установка насосная УН1Д-Р-100/100-П-В-У4 ТУ 3632-002-01789099-2016 – для установки номинальной производительностью 100 л/ч.

Установка насосная УН1Д-Р-120/100-П-В-У4 ТУ 3632-002-01789099-2016 – для установки номинальной производительностью 120 л/ч;

Установка насосная УН1Д-Р-200/100-П-В-У4 ТУ 3632-002-01789099-2016 – для установки номинальной производительностью 200 л/ч.

Допускается в технической документации для обозначения установки использовать термины: “Агрегат насосный дозирующий плунжерный” и “Насос дозирующий плунжерный”.

Декларация соответствия техническому регламенту Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования": ЕАЭС № RU Д-RU.АВ24.В.03868. Срок действия до 06.07.2022.

Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 012/2011 № ТС RU C-RU.AB24.B.04094. Срок действия до 18.08.2021.

2. Основные технические характеристики

2.1. Основные технические характеристики установок насосных приведены в табл. 1.

Таблица 1

2.3. Регулировка подачи – вручную, без остановки агрегата, за счет изменения длины хода плунжера.

2.4. При работе установки в составе насосных станций с автоматическим управлением допускается осуществлять регулировку подачи изменением оборотов двигателя за счет частотного, или другого, регулирования. При этом обороты двигателя должны находиться в пределах 0,5…1,5 от номинального числа оборотов (при частотном регулировании – 25…75 Гц).

3. Состав изделия

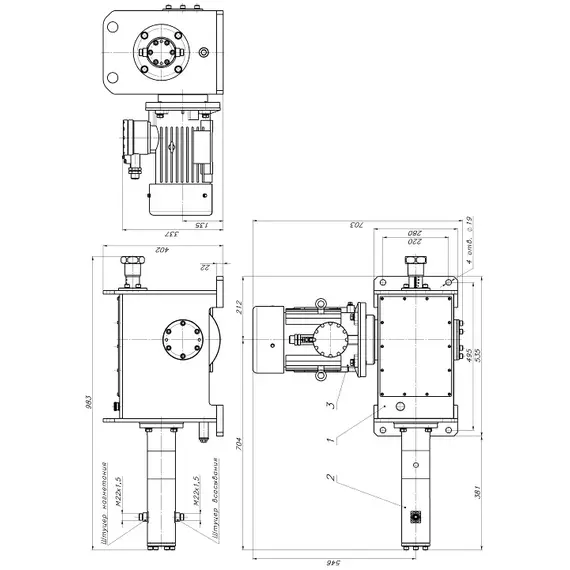

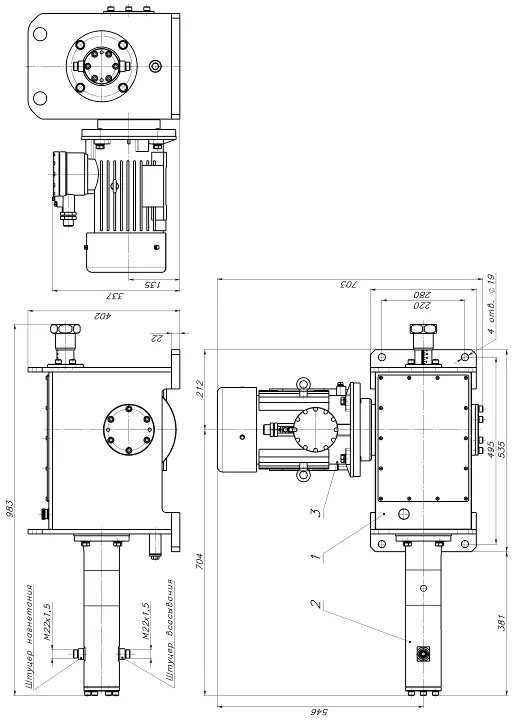

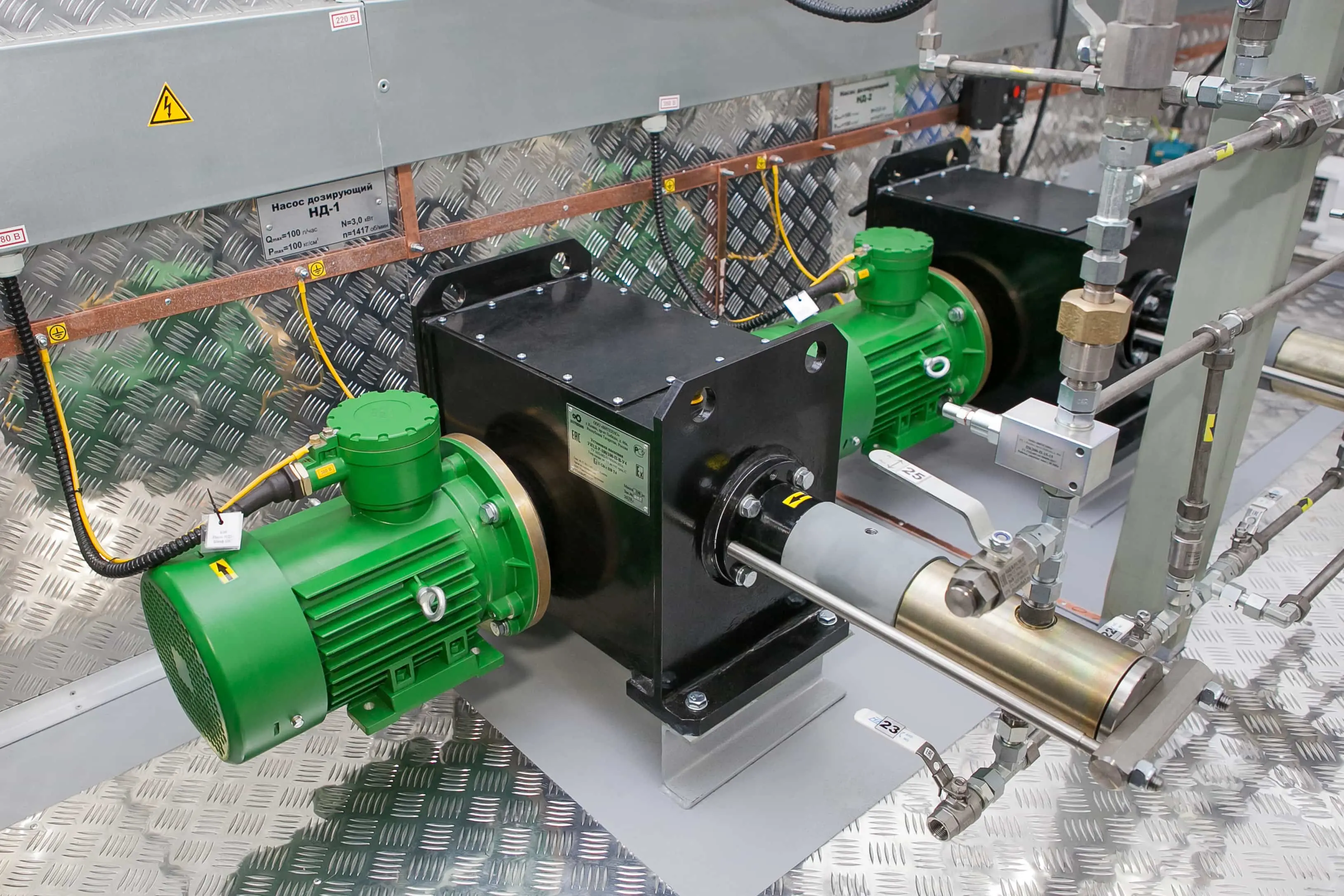

3.1. Общий вид установки насосной представлен на рис.1 (показан вид установок УН1Д-Р-50/100-П-В-У4 и УН1Д-Р-100/100-П-В-У4).

3.2. Бесклапанный дозируюзий насос(установка насосная) состоит из приводного механизма поз.1, насосного блока поз.2 и электродвигателя поз.3.

4. Устройство и работа установки насосной

4.1. Бесклапанный дозируюзий насос представляет собой плунжерный бесклапанный насос с электроприводом.

4.2. Бесклапанный насос приводится в действие при помощи электродвигателя. Для привода установки насосной используются следующие электродвигатели взрывозащищённого исполнения.
